Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров, в том числе во взрывоопасных зонах.
Особенности
Автоматически регулирует тепловыделение в ответ на изменение температуры трубы
Может быть отрезана нужной длины без ущерба для характеристик
Не перегреется и не перегорит даже при самопересечении
Высокое тепловыделение — до 95 Вт/м
Полный набор средств управления и вспомогательных принадлежностей
Рабочее напряжение ~220–240 В (по заказу ~110–120 В)
ВТX — это саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания трубопроводов большого диаметра подвергаемых пропарке и поддержания заданных температур промышленных трубопроводов и резервуаров до 190°С, а также в системах с высокой температурой воздействия на нагревательную ленту.
Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Для систем промышленного электрического обогрева трубопроводов и резервуаров наибольшее распространение имеют саморегулирующиеся нагревательные ленты и кабели постоянной мощности. Для производства саморегулирующейся ленты используется
высококачественная матрица лучших европейских производителей
Технические характеристики
ВТX (15, 30, 45, 60, 80, 95 Вт/м)
Максимальная температура
190 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно)
240 °С
Минимальная температура моВТXжа
-30 °С
Электропитание
~220-240 В (~110-120 В по заказу)
Температурная группа
Т3
Максимальное сопротивление защитной оплетки
не более 10 Ом/км
ВТX одобрена для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.
Характеристики саморегулирования повышают безопасность и надежность ленты. ВТX не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательной ленты ВТX проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах. По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению, марок ССБЭ и СМБЭ.
Варианты исполнения
ВТX..В

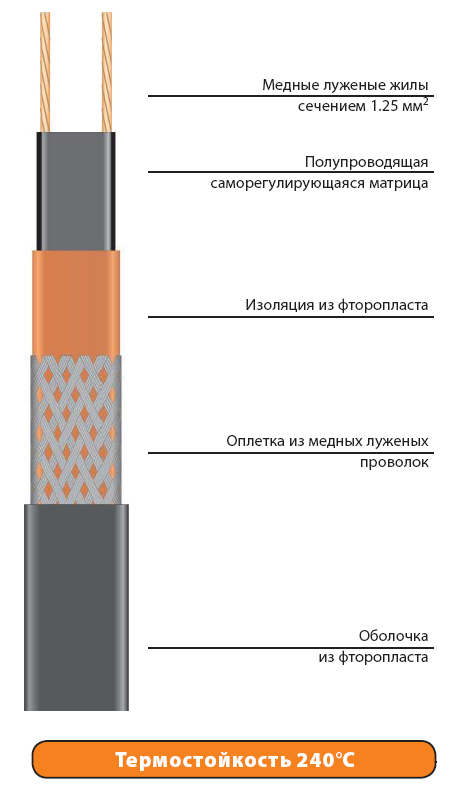

Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы.
ВТX..BР
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Подробности сертификации
Сертификат соответствия системы ГОСТ Р на саморегулирующиеся ленты с маркировкой взрывозащиты 2ЕхеIIТЗ...Т6 X №POCC RU.ГБ05.B03691.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на саморегулирующиеся электрические нагревательные ленты № C-RU.ПБ37.B.00088.
Санитарно-эпидемиологическое заключение на саморегулирующиеся электрические нагревательные ленты № 77.МО.01.355.П.006356.10.08
Разрешение Ростехнадзора на применение системы электрического обогрева ТЕПЛОМАГ во взрыво-защищенном исполнении № РРС 00-37575.
Максимальная допустимая температура без нагрузки (1000 часов суммарно)
240 °С
Минимальная температура моВТXжа
-30 °С
Электропитание
~220-240 В (~110-120 В по заказу)
Температурная группа
Т3
Максимальное сопротивление защитной оплетки
не более 10 Ом/км
Варианты исполнения
ВТX..В
Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы.
ВТX..BР
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
Тип
Номинальный размер, мм
Масса, кг/100 м
Минимальный радиус изгиба,
мм
ВТX...В
10.6x4.1
11.6
30
ВТX...ВР
12.2x5.7
16.9
30
Максимальная длина нагревательной секции
Тип
Температура включения, °С
16 А
20 А
32 А
15ВТХ
10
110
146
165
-20
99
131
165
-40
88
117
165
30ВТХ
10
73
98
110
-20
70
93
110
-40
69
91
110
45ВТХ
10
49
64
82
-20
43
56
82
-40
37
49
73
60ВТХ
10
35
46
70
-20
34
44
67
-40
32
43
64
80ВТХ
10
27
37
52
-20
24
30
49
-40
24
30
49
95ВТХ
10
24
30
43
-20
21
27
43
-40
21
27
43
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

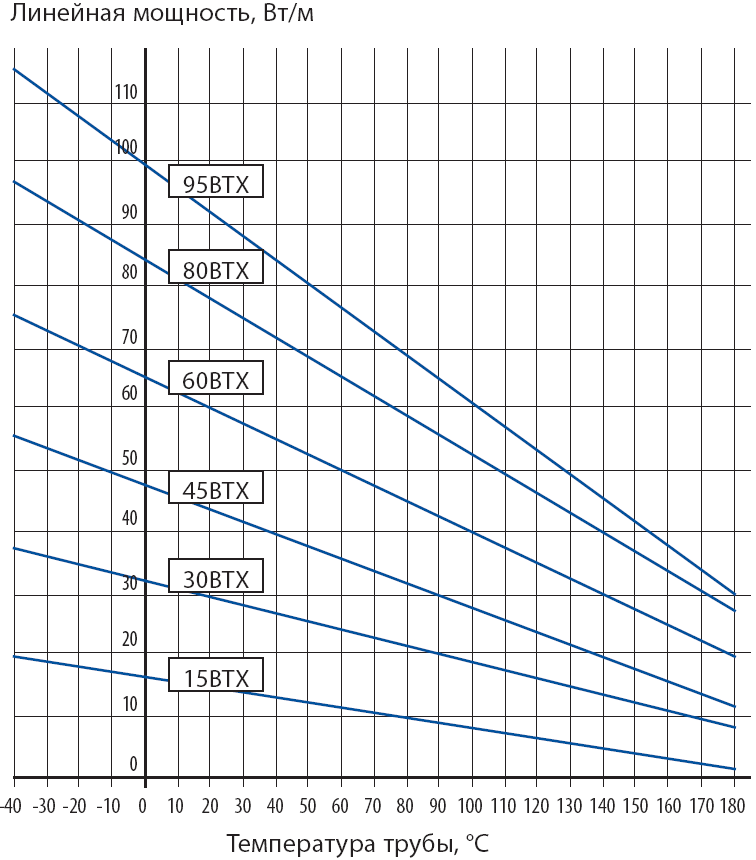

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 115 В или 230 В.
Набор комплектующих изделий для подключения питания,
соединения и оконцевания нагревательной ленты, а также
управляющее устройство.
Для обеспечения безотказной эксплуатации и выполнения
всех норм и требований по безопасности рекомендуем
использовать оригинальные комплектующие компании
ССТ.
Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке вы найдете в каталоге:
