Общие сведения
Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров, в том числе во взрывоопасных зонах.
Особенности
- Автоматически регулирует тепловыделение в ответ на изменение температуры трубы
- Может быть отрезана нужной длины без ущерба для характеристик
- Не перегреется и не перегорит даже при самопересечении
- Полный набор средств управления и вспомогательных принадлежностей
- Рабочее напряжение ~22–24 В (по заказу ~11–12 В)
НТВ — это рассчитанная на небольшую нагрузку саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания трубопроводов и резервуаров в строительной и холодильной промышленности, а также автотранспорте..
Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Для систем промышленного электрического обогрева трубопроводов и резервуаров наибольшее распространение имеют саморегулирующиеся нагревательные ленты и кабели постоянной мощности. Для производства саморегулирующейся ленты используется
высококачественная матрица лучших европейских производителей
Технические характеристики
| НТВ (12, 17 Вт/м) |
| Максимальная температура |
65 °С |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) |
85 °С |
| Минимальная температура моНТВжа |
-30 °С |
| Электропитание |
~22-24 В (~11-12 В по заказу) |
| Температурная группа |
Т6 |
| Максимальное сопротивление защитной оплетки |
не более 10 Ом/км |
НТВ одобрена для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.
Характеристики саморегулирования повышают безопасность и надежность ленты. НТВ не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательной ленты НТВ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах. По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению, марок ССБЭ и СМБЭ.

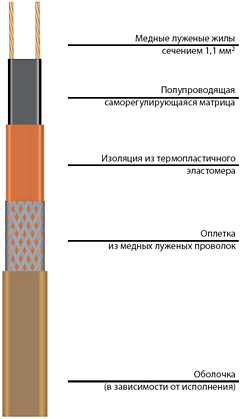

Варианты исполнения
|
НТВ..В |
Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы. |
| HTВ..BТ |
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок или комбинированной оплетки обеспечивает дополнительную защиту. |
| HTВ..BP |
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары. |
Подробности сертификации
Сертификат соответствия системы ГОСТ Р на саморегулирующиеся ленты с маркировкой взрывозащиты 2ЕхеIIТЗ...Т6 X №POCC RU.ГБ05.B03691.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на саморегулирующиеся электрические нагревательные ленты № C-RU.ПБ37.B.00088.
Санитарно-эпидемиологическое заключение на саморегулирующиеся электрические нагревательные ленты № 77.МО.01.355.П.006356.10.08
Разрешение Ростехнадзора на применение системы электрического обогрева ТЕПЛОМАГ во взрыво-защищенном исполнении № РРС 00-37575.
Технические характеристики
| НТВ (12, 17 Вт/м) |
| Максимальная температура |
65 °С |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) |
85 °С |
| Минимальная температура моНТВжа |
-30 °С |
| Электропитание |
~22-24 В (~11-12 В по заказу) |
| Температурная группа |
Т6 |
| Максимальное сопротивление защитной оплетки |
не более 10 Ом/км |
Варианты исполнения
|
НТВ..В |
Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы. |
| HTВ..BТ |
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок или комбинированной оплетки обеспечивает дополнительную защиту. |
| HTВ..BP |
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары. |
Масса и габариты
| Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба,
мм |
| НТВ...В |
9.3x4.7 |
11 |
30 |
| НТВ...ВТ |
10.5x5.9 |
10 |
30 |
| НТВ...ВР |
10.5x5.9 |
11 |
30 |
Максимальная длина нагревательной секции
| Тип |
Температура включения, °С |
16 А |
20 А |
32 А |
| 12НТВ |
10 |
110 |
146 |
165 |
| -20 |
99 |
131 |
165 |
| -40 |
88 |
117 |
165 |
| -40 |
88 |
117 |
165 |
| 17НТВ |
10 |
73 |
98 |
110 |
| -20 |
70 |
93 |
110 |
| -40 |
69 |
91 |
110 |
| -40 |
88 |
117 |
165 |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

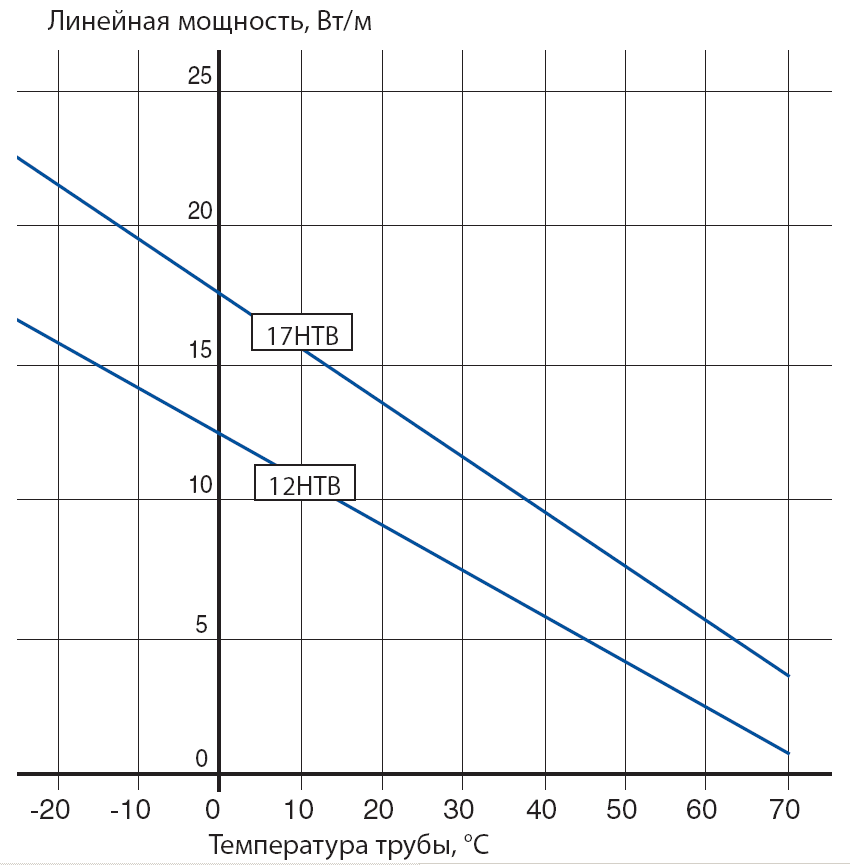

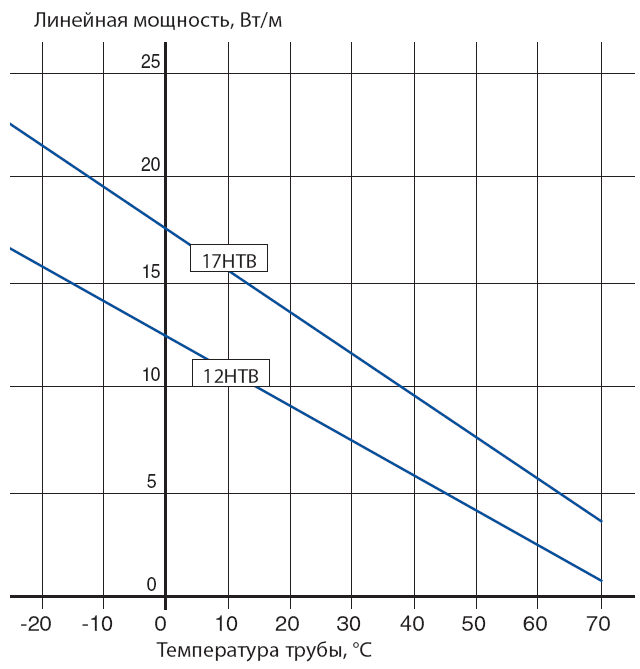

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 12 В или 24 В.
Принадлежности
Набор комплектующих изделий для подключения питания,
соединения и оконцевания нагревательной ленты, а также
управляющее устройство.
Для обеспечения безотказной эксплуатации и выполнения
всех норм и требований по безопасности рекомендуем
использовать оригинальные комплектующие компании
ССТ.
Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке вы найдете в каталоге:
