Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных зонах.
Особенности
Автоматически регулирует тепловыделение в ответ на изменение температуры трубы
Может быть отрезана нужной длины без ущерба для характеристик
Не перегреется и не перегорит даже при самопересечении
Полный набор средств управления и вспомогательных принадлежностей
Одобрена для использования в безопасных, опасных и коррозионных областях
Идеально подходит для обогрева оборудования и труб малого диаметра
Рабочее напряжение ~220–240 В (по заказу ~110–120 В)
HTА — это саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей.
Для систем промышленного электрического обогрева трубопроводов и резервуаров наибольшее распространение имеют саморегулирующиеся нагревательные ленты и кабели постоянной мощности. Для производства саморегулирующейся ленты используется
высококачественная матрица лучших европейских производителей
Технические характеристики
НТА (10, 15, 20, 25 Вт/м)
Максимальная температура
65 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно)
85 °С
Минимальная температура монтажа
-30 °С
Электропитание
~220-240 В (~110-120 В по заказу)
Температурная группа
Т6
Максимальное сопротивление защитной оплетки
не более 10 Ом/км
Она может быть отрезана до нужной длины по месту, точ но в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
HTА одобрена для использования вбезопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.

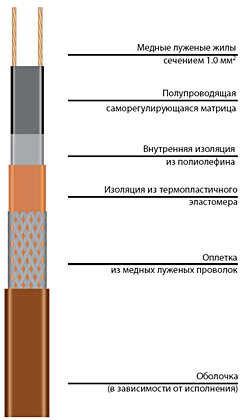

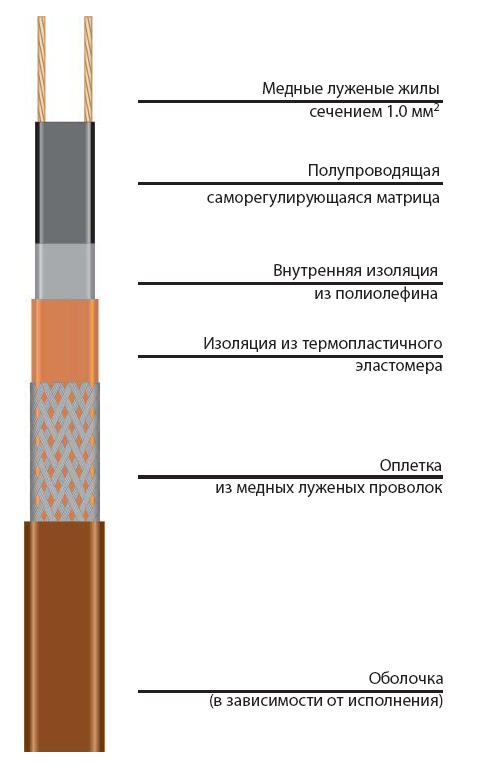

Дополнительную защиту от влаги создает внутренняя изоляция матрицы, создающая с ней единое целое.
Характеристики саморегулирования повышают безопасность и надежность ленты. НТА не будет перегреваться или перего¬рать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательной ленты НТА проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соедине¬ния и подключения питания имеются в удобных наборах. По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению, марок ССБЭ и СМБЭ.
Варианты исполнения
НТА..В
Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы.
HTА..BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок или комбинированной оплетки обеспечивает дополнительную защиту.
HTА..BP
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Подробности сертификации
Сертификат соответствия системы ГОСТ Р на саморегулирующиеся ленты с маркировкой взрывозащиты 2ЕхеIIТЗ...Т6 X №POCC RU.ГБ05.B03691.
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на саморегулирующиеся электрические нагревательные ленты № C-RU.ПБ37.B.00088.
Санитарно-эпидемиологическое заключение на саморегулирующиеся электрические нагревательные ленты № 77.МО.01.355.П.006356.10.08
Разрешение Ростехнадзора на применение системы электрического обогрева ТЕПЛОМАГ во взрыво-защищенном исполнении № РРС 00-37575.
Максимальная допустимая температура без нагрузки (1000 часов суммарно)
85 °С
Минимальная температура монтажа
-30 °С
Электропитание
~220-240 В (~110-120 В по заказу)
Температурная группа
Т6
Максимальное сопротивление защитной оплетки
не более 10 Ом/км
Варианты исполнения
НТА..В
Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы.
HTM..BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок или комбинированной оплетки обеспечивает дополнительную защиту.
HTM..BP
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
Тип
Номинальный размер, мм
Масса, кг/100 м
Минимальный радиус изгиба,
мм
НТА...В
10.6x4.6
9.1
25
НТА...ВТ
12.6x6.6
13.1
25
НТА...ВР
12.2x6.2
14.7
25
Максимальная длина нагревательной секции
Тип
Температура включения, °С
230 В, 10 А
230 В, 16 А
10НТА
10
118
154
-15
90
136
-20
79
118
15НТА
10
104
136
-15
69
89
-20
58
78
20НТА
10
79
110
-15
49
71
-20
42
58
25НТА
10
60
83
-15
39
56
-20
32
47
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

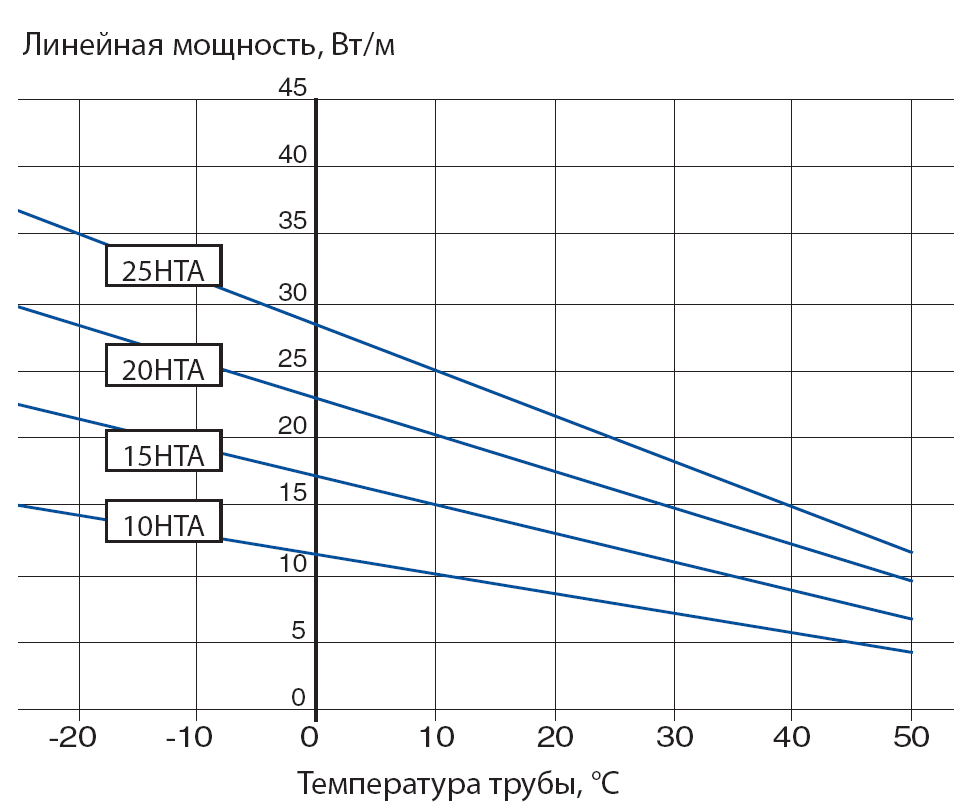

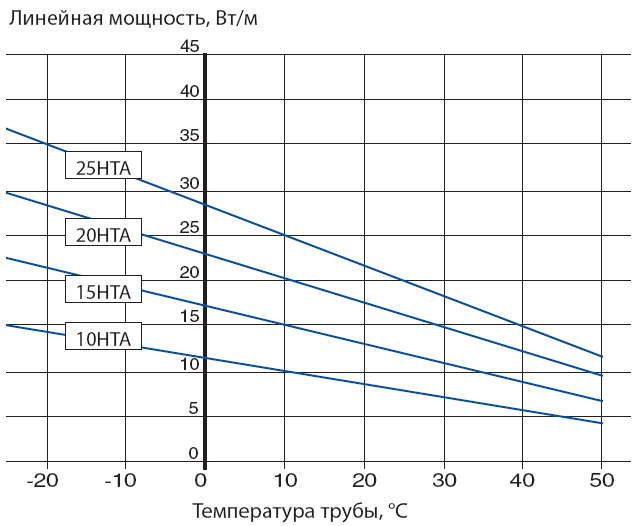

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 115 В или 230 В.
Набор комплектующих изделий для подключения питания,
соединения и оконцевания нагревательной ленты, а также
управляющее устройство.
Для обеспечения безотказной эксплуатации и выполнения
всех норм и требований по безопасности рекомендуем
использовать оригинальные комплектующие компании
ССТ.
Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке вы найдете в каталоге:
