Коробка соединительная для подключения силовых кабелей питания систем электрообогрева РТВ1006
Особенности
Эффективное решение для подключения питания кабелю с минеральной изоляцией
Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
Коробка РТВ1006 предназначена для подключения силовых кабелей питания систем электрообогрева.
Коробка позволяет выполнить подключение до шести силовых кабелей.
Коробка имеет кабельные вводы:
— до двух вводов для подключения бронированных кабелей диаметром от 23,5 до 32,2 мм.
— до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12,5 до 20,5 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Технические характеристики
РТВ1006
Климатическое исполнение и категория размещения по ГОСТ 15150-69
УХЛ1
Маркировка взрывозащиты
2Exell
Температурная группа взрывоопазной зоны
Т6
Рабочий диапазон температур окружающей среды
-55...
...+50°C
Рабочее напряжение
до 750 В
Рабочий ток
до 109 А
Клеммный набор WDU/EX
8 модулей
35 мм²
Клеммный набор WPE/EX
4 модуля
35 мм²

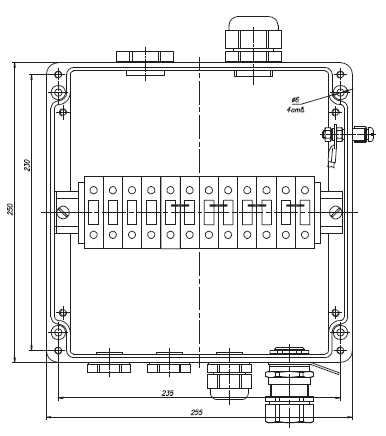

Габаритные размеры корпуса
250×255×120
Общий вес
1,2 кг
Степень пыле-влагозащиты
IP66

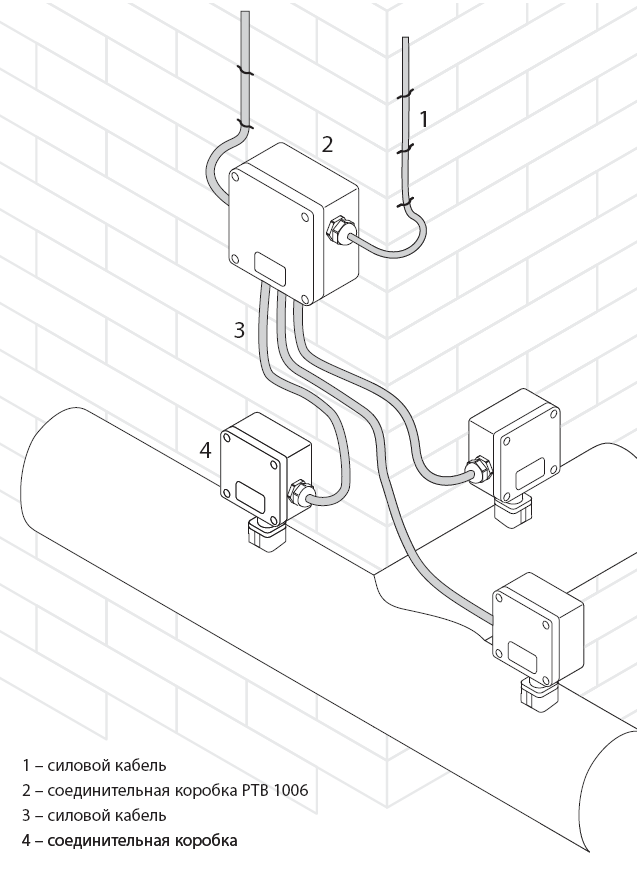

Коробка позволяет выполнить подключение до шести силовых кабелей.
Преимущества
Все необходимые комплектующие входят в состав коробки
Широкий спектр решаемых задач
Быстрый и простой монтаж
Высокая термостойкость
Не подвергается коррозии
Подробности сертификации
Сертификат соответствия с маркировкой взрывозащиты 2ExellT3...T6 X №РОСС RU.ГБ05.В02803
Разрешение на применение системы электрического обогрева «Тепломаг» во взрывозащищенном исполнении № РРС 00-37575
