Общие сведения
Коробка соединительная для подключения силовых кабелей питания систем электрообогрева. РТВ1005
Особенности
- Эффективное решение для подключения питания кабелю с минеральной изоляцией
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
Коробка РТВ1005 предназначена для подключения силовых кабелей питания систем электрообогрева.

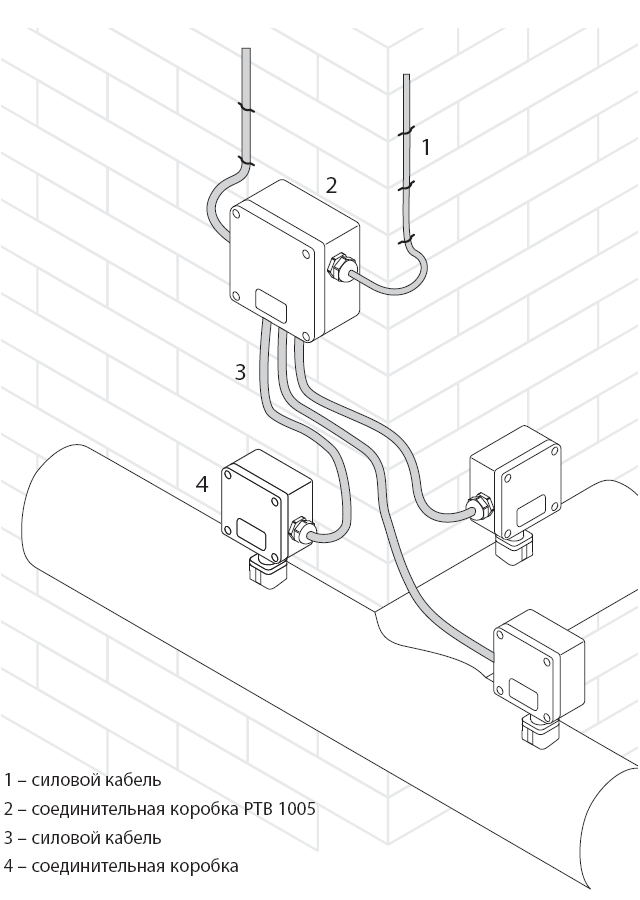

Коробка позволяет выполнить подключение до шести силовых кабелей.
Коробка имеет кабельные вводы:
— до двух вводов для подключения небронированных кабелей диаметром от 17 до 25 мм или бронированных кабелей диаметром от от 17 до 26 мм.
— до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12,5 до 20,5 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Технические характеристики
| РТВ1005 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
| Маркировка взрывозащиты |
2Exell |
| Температурная группа взрывоопазной зоны |
Т6 |
| Рабочий диапазон температур окружающей среды |
-55...
...+50°C |
| Рабочее напряжение |
до 750 В |
| Рабочий ток |
до 109 А |
| Клеммный набор WDU/EX |
8 модулей
35 мм² |
| Клеммный набор WPE/EX |
4 модуля
35 мм² |

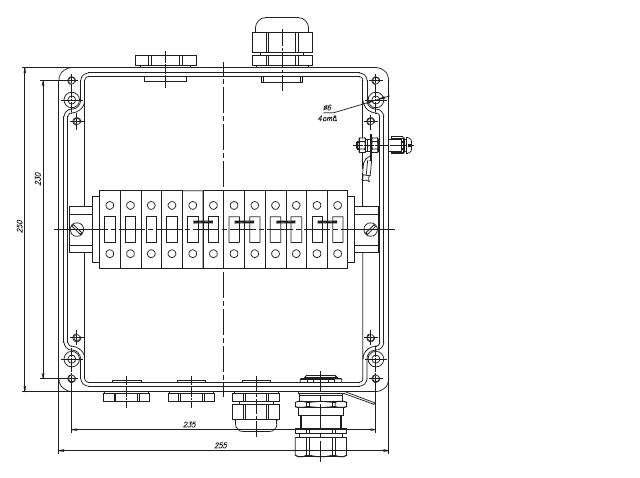

| Габаритные размеры корпуса |
250×255×120 |
| Общий вес |
2,1 кг |
| Степень пыле-влагозащиты |
IP66 |
Коробка позволяет выполнить подключение до шести силовых кабелей.
Преимущества
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Подробности сертификации
Сертификат соответствия с маркировкой взрывозащиты 2ExellT3...T6 X №РОСС RU.ГБ05.В02803
Разрешение на применение системы электрического обогрева «Тепломаг» во взрывозащищенном исполнении № РРС 00-37575
