Изделие используется в составе систем электриче-
ского обогрева трубопроводов и емкостей. Также
возможно использование данных изделий в других
системах автоматического управления.
Особенности
До 8 независимых каналов измерения
Длина линии между регулятором
(контроллером) и блоком – до 1000 м
Установка во взрывоопасной зоне
Минимальная температура
эксплуатации –50 °С
Степень защиты IP66
Основным назначением блоков измерительно-пре об ра зо-
ва тельных является преобразование сигналов:
термопреобразователей сопротивления (ТС)
по ГОСТ 6651-94
преобразователей термоэлектрических (ТП)
по ГОСТ Р 8.585-2001
преобразователей с унифицированными выходными
сигналами
в унифицированные сигналы (0÷5) мА или (4÷20) мА по ГОСТ
26.011-80, а также ввод в управляющий компьютер или кон-
троллер измеренных значений температуры или тока, посту-
пающих от разнообразных датчиков.
Применение изделия во взрывоопасных зонах долж- но осуществляться строго согласно маркировке взрывозащиты.
Технические характеристики
№п/п
Наименование
Значение
1
Маркировка взрывозащиты
1 Exia [ia] IICT6X
2
Степень защиты от внешних воздействий по ГОСТ 14254-96
IP66
3
Диапазон температур окружающей среды, С
-50...+50
4
Максимальное входное напряжение, Um, В
27
5
Класс электрооборудования по способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75
III
б
Температура эксплуатации, °С
-50...+50
7
Температура хранения, С
-50...+50
Электрические искробезопасные параметры изделия:
8
Максимальное входное напряжение, U|, В
24
9
Максимальный входной ток, 1,, мА
120
10
Максимальная входная мощность, Р(, Вт
0,75
11
Максимальная внутренняя индуктивность, L,, мГн
0,1
12
Максимальная внутренняя емкость, С,, нФ
22
13
Максимальное выходное напряжение, U„, В
6,2
14
Максимальный выходной ток, 1,„ мА
10
15
Максимальная внешняя индуктивность, L,„ мГн
200
16
Максимальная внешняя емкость, С,„ мкФ
10
17

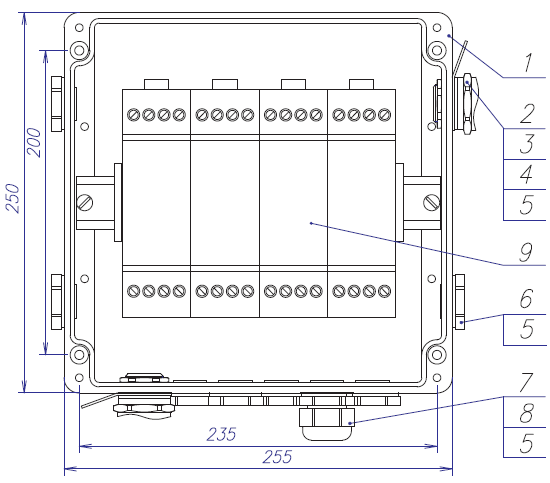

Габаритные размеры, не более, мм
- длина
250
- ширина
255
- глубина
120
18
Масса, не более, кг
3
Подробности сертификации
Сертификат соответствия с маркировкой
взрывозащиты 1 Ex ia [ia] IIC T6 X:
№ РОСС RU.ГБ05.В03225
Гарантии
Срок службы изделия – 10 лет.
Исполнитель несет гарантийные обязательства по поставляе-
мому изделию в течение 2-х лет, при условии соблюдения
указанных в технической документации условий монтажа
и эксплуатации изделия.
