Регулятор температуры PT400 используется в составе систем электрообогрева трубопроводов, а также c системами антиобледенения. Регулятор предназначен для измерения температуры обогреваемого объекта и управления процессом обогрева.
Особенности
Контроль 4-х независимых каналов;
Высокая точность измерения температуры;
Высокая помехозащищенность каналов измерения;
Максимальная удаленность датчиков температуры - до 100 м;
Одновременное отображение температур по 4 каналам;
Одновременное отображение состояния обогрева по 4 каналам;
Диапазон регулирования температур -60 ...+500 °С;
Встроенный матричный дисплей
Простая настройка контролируемых температур
Крепление на DIN-рейку
Интерфейс связи RS485, MOD_BUS/RTU.
Управление поддержанием температуры релейное, метод управления двухпозиционный, нагрузка реле до 6 А. При установке прибора следует ввести верхнюю и нижнюю границы температуры поддержания.
Измерение и управление производится по 4-м независимым каналам в диапазоне регулирования температур -60 ... +500°С. Точность поддержания температуры ±1°С, отображение точности индикации 0,1°С.
Технические характеристики
РT400
Диапазон регулирования температуры
-60 °C ... +500 °C
Допустимая температура окружающей среды
+0...
...+40°C
Электропитание
~220 В (+10%/-15%) 50 Гц
Габариты
105х90х66 мм
Количество каналов измерения
4
Количество каналов управления
4
Точность измерения температуры
0,5%
Точность индикации температуры
0,1 °C
Типы применяемых температурных датчиков (устанавливается в меню настроек, отдельно для каждого канала)*
Максимальная удаленность датчика от регулятора** ~
до 100 м
Регистрация данных
есть, энергонезависимая
Максимальный ток реле управления
6 А, 220 В
Степень защиты корпуса
IP20
Масса
450 г
* - в комплект поставки не входит, приобретается отдельно. Тип датчика ТСО 14-50М.В3.20/Х, предлагаемый для использования заводом-изготовителем.
** – Тип 4 – заводская настройка.
*** - термосопротивление, включенное по трехпроводной схеме, кабелем подключения рекомендуется не менее 2,5 мм².

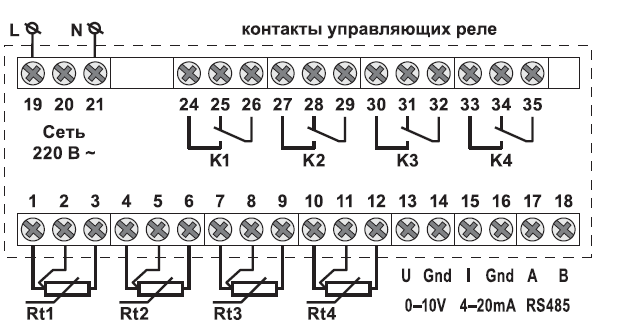

Схема подключения
Особенности
Данный регулятор характеризует высокая точность измерения температуры, а также высокая помехозащищенность каналов измерения температуры. Благодаря этому его удобно использовать при значительных удалениях от контролируемых зон до 100 м. Возможность использования 8 типов датчиков.
Применение
Данный регулятор широко используется для контроля и поддержания установленной температуры технологических трубопроводов и резервуаров. Также РТ-400 очень удобны для использования в морозильных камерах, когда обогрев грунта под полом камеры предотвращает промерзание грунта, не допуская тем самым вспучивание пола. Наличие четырех каналов позволяет управлять несколькими камерами с одного регулятора.
Удобство пользования
Наличие встроенного дисплея облегчает контроль и настройку регулятора. 4 клавиши управления на передней панели предоставляют пользователю удобный интерфейс.
Установка
Конструкция регулятора предусматривает установку его в шкафу управления. Крепление осуществляется на DIN-рейку 6 модулей.
Надежность
100% изделий проходят проверку ОТК. Установленные параметры сохраняются в энергонезависимой памяти прибора.
Подробности сертификации
Сертификат соответствия № РОСС RU.МЕ67.В07741
Гарантии
Гарантийный срок эксплуатации – 1 год с момента продажи.
