Общие сведения
Регулятор PT300 используется совместно с системами электрообогрева трубопроводов, а также c системами антиобледенения и другими системами обогрева. Регулятор позволяет автоматически поддерживать температуру в стандартных интервалах.
Особенности
- Поддержание заданной температуры без дополнительной настройки;
- Заводская настройка на поддержание температуры в диапазонах:
- +2 °C ... +5 °C,
- +40 °C ... +45 °C
- +60 °C ... +65 °C,
- в других диапазонах (от -55°С до +125°С) по заказу;
- Индикация состояния нагрева и наличия питания;
- Сохранение заданных параметров в энергонезависимой памяти сколь угодно долго даже при отключенном питании;
- Управление резистивной нагрузкой до 8А (~220 В) через собственные контакты реле;
- Напряжение питания ~220 В 50 Гц
- Крепление на DIN-рейку
- Удаление термодатчика TST-04 на расстояние до 100 м от прибора.
Прибор используется стационарно, в шкафу управления, совместно с внешним датчиком температуры. Регулятор позволяет автоматически поддерживать температуру в стандартных интервалах +2°С ... +5°С, +40°С ... +45°С, +60°С ... +65°С, по заказу может быть задан диапазон в пределах от -55°С до +125°С. Точность поддержания температуры ±1°С.
Технические характеристики
| РТ300 |
| Максимальная относительная влажность воздуха (при +35°C) |
80% |
| Допустимая температура окружающей среды |
+5...
...+50°C |
| Электропитание |
~220 В (+10%/-15%) 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле |
8 А |
| Диапазон регулирования температуры |
+2 °C ... +5 °C
+40 °C ... +45 °C
+60 °C ... +65 °C
-55°С до +125°С (по заказу) |
| Датчик температуры |
TST04* |
| Масса |
100 г |
| Габариты |
35х90х68 мм |
* Датчик температуры в комплект поставки не входит, приобретается отдельно.

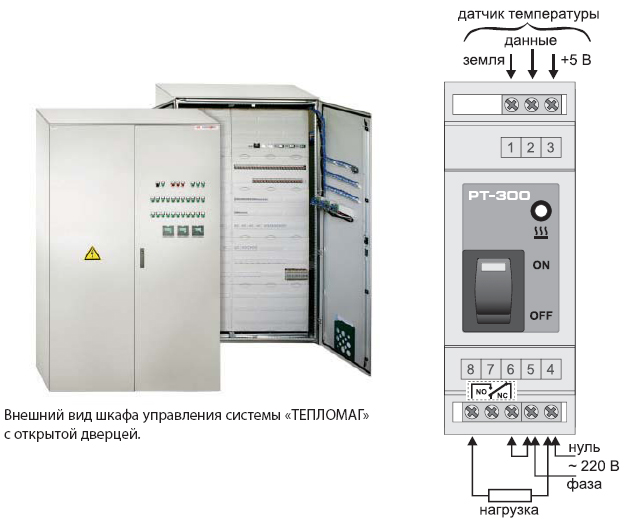

Назначение контактов
Справа: показано нормальное состояние контактов при выключенном питании
Cлева: внешний вид шкафа управления системы «ТЕПЛОМАГ» с открытой дверцей.
Конструкция

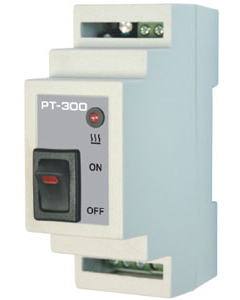

Регулятор состоит из печатных плат и пластикового корпуса, предназначенного для крепления на DIN-рейку.
На крышке корпуса расположена кнопка включения-выключения с индикацией включения и сигнальный светодиод, индицирующий состояние контактов реле (включение обогрева).
На основной плате расположены сетевой трансформатор, предохранитель, элементы электронной схемы и клеммные зажимы.
Удобство пользования
Регулятор программируется на поддержание фиксированной температуры в заводских условиях и не требует никаких настроек при установке и эксплуатации. Наличие кнопки включения-выключения позволяет легко отключить систему обогрева, когда в ее работе нет необходимости.
Надежность
Все 100% регуляторов проходят тестовые испытания. Параметры работы прибора задаются при изготовлении и сохраняются в памяти сколь угодно долго при выключенном питании.
Шкафы управления предназначены для реализации функций управления для систем ТЕПЛОСКАТ®, ТЕПЛОДОР® и ТЕПЛОМАГ®, с мощностью более 2 кВт, посредством установленных в них соответствующих регуляторов, обеспечивающих управление обогревом, а также пусковой и защитной аппаратуры.
Возможно изготовление шкафов управления разной комплектации для различных систем.
Подробности сертификации
Сертификат соответствия № РОСС RU.МЕ67.В07741
Гарантии
Гарантийный срок эксплуатации – 1 год с момента продажи.
Технические характеристики
| РТ300 |
| Максимальная относительная влажность воздуха (при +35°C) |
80% |
| Допустимая температура окружающей среды |
+5...
...+50°C |
| Электропитание |
~220 В (+10%/-15%) 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле |
8 А |
| Диапазон регулирования температуры |
+2 °C ... +5 °C
+40 °C ... +45 °C
+60 °C ... +65 °C
-55°С до +125°С (по заказу) |
| Датчик температуры |
TST04* |
| Масса |
100 г |
| Габариты |
35х90х68 мм |
* Датчик температуры в комплект поставки не входит, приобретается отдельно.
Назначение контактов
Справа: показано нормальное состояние контактов при выключенном питании
Cлева: внешний вид шкафа управления системы «ТЕПЛОМАГ» с открытой дверцей.
Конструкция
Регулятор состоит из печатных плат и пластикового корпуса, предназначенного для крепления на DIN-рейку.
На крышке корпуса расположена кнопка включения-выключения с индикацией включения и сигнальный светодиод, индицирующий состояние контактов реле (включение обогрева).
На основной плате расположены сетевой трансформатор, предохранитель, элементы электронной схемы и клеммные зажимы.
Удобство пользования
Регулятор программируется на поддержание фиксированной температуры в заводских условиях и не требует никаких настроек при установке и эксплуатации. Наличие кнопки включения-выключения позволяет легко отключить систему обогрева, когда в ее работе нет необходимости.
Особенности использования
Регулятор не требует никакой дополнительной настройки.

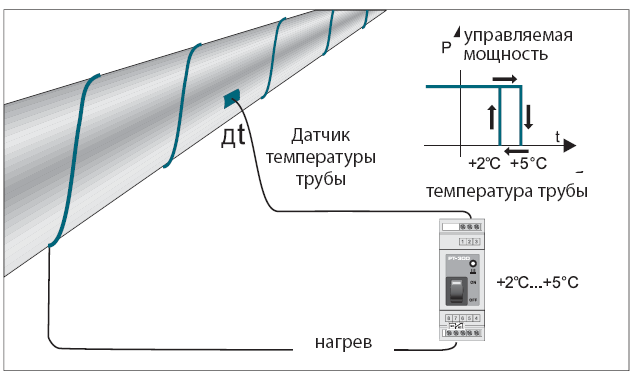

Характерный пример использования регулятора для управления обогревом трубопровода.
