Общие сведения
Контроллеры РТ240 и РТ-260 входят в состав систем электрообогрева трубопроводов, обеспечивают компенсацию теплопотерь и оптимизацию мощности обогрева за счет создания характеристики саморегулирования системы.
Особенности
- Автоматическое регулирование мощности обогрева в зависимости от температуры окружающего воздуха
- Экономия до 40% электроэнергии за счет эффективного регулирования системы обогрева
- Возможность управления тепловыми процессами в диапазоне температур от –55°С до +125°С с точностью ±1 °С
- Превращение системы обогрева на резистивных или зональных кабелях в саморегулирующуюся
- Автоматическая настройка на теплоемкость конкретной обогреваемой трубы
- Удаление внешних датчиков на расстояние до 100 м от прибора
- Автоматическая защита от перегрева или переохлаждения трубы с принудительным отключением или включением обогрева соответственно
- Сохранение заданных параметров в энергонезависимой памяти сколь угодно долго даже при отключенном питании
- Напряжение питания ~ 220 В 50 Гц
- Крепление на DIN-рейку
- Индикация текущей температуры воздуха и трубы на ЖК-индикаторе
- Вывод сигнала об аварийных и нештатных ситуациях
- Простота в установке и настройке
Защита установленных параметров паролем (по заказу – электронным ключом).
Возможность работы в условиях сильных индустриальных помех.
Адаптация к любым индивидуальным особенностям обогреваемого объекта и окружающей среды (в т. ч. числе к условиям Крайнего Севера).
Применение
Регулятор используется стационарно, совместно с датчиками температуры воздуха и температуры обогреваемого объекта.
При установке прибора следует ввести нижний и верхний пределы диапазона поддержания температуры, для чего служат 4 кнопки управления, расположенные на передней панели. Этих уставок достаточно для правильного функционирования контроллера РТ240.
Технические характеристики
| РТ240, РТ260 |
| Максимальная относительная влажность воздуха (при +35°C) |
80% |
| Допустимая температура окружающей среды |
+5...
...+50°C |
| Электропитание |
220 В (+10%/-15%) 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле |
8 А |
| Диапазон регулирования температуры |
-55...
...+125°C |
| Датчик температуры |
TST01* |
| Масса |
450 г |
| Габариты |
105х90х66 мм |
* Датчик температуры в комплект поставки не входит, приобретается отдельно.

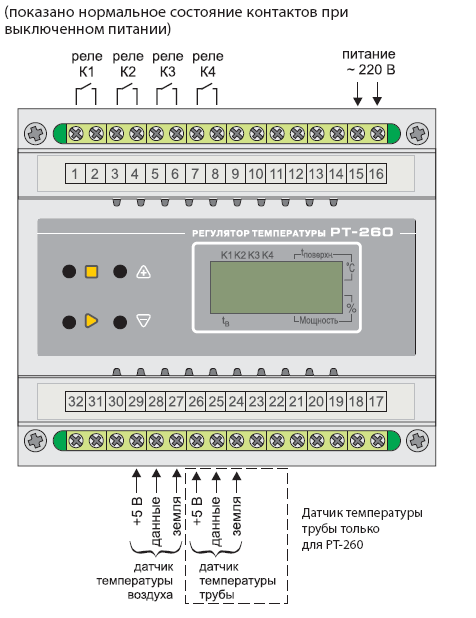

Назначение контактов
Принцип действия

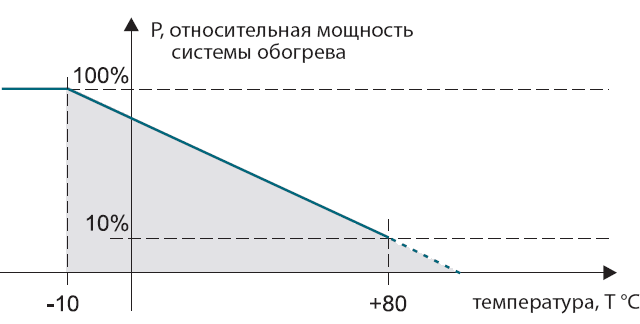

Пользователь задает рабочую характеристику контроллера, вводя две температуры и соответствующие им проценты выходной мощности системы обогрева (на рисунке это –10°С, 100% и +80°С, 10%. По ним контроллер рассчитывает свою температурно-мощностную кривую:
Затем регулятор автоматически переходит в режим стабилизации температуры. В результате температура трубы поддерживается в заданном диапазоне с минимально возможными энергозатратами, независимо от изменения температуры окружающего воздуха.
Преимущества
- Оптимизация режима обогрева за счет характеристики саморегулирования.
- Максимальная простота установки и настройки.
- Постоянный контроль температуры обогреваемого объекта, исключающий его перегрев или переохлаждение.
- Наличие 4-х отдельных релейных выходов позволяет построить схему управления практически любой системой обогрева.
- Вывод аварийного сигнала дистанционной сигнализации в случае возникновения нештатной ситуации.
- Защита установленных параметров паролем.
- Возможность работы в условиях сильных индустриальных помех.
- Адаптация к любым индивидуальным особенностям обогреваемого объекта и окружающей среды (в т. ч. числе к условиям Крайнего Севера).
Надежность
Все 100% регуляторов проходят компьютерное тестирование при изготовлении.
Установленные параметры сохраняются в памяти прибора сколь угодно долго даже при выключенном питании. Защита от неверной установки параметров исключает возможность неправильной работы прибора.
Удобство пользования
Регулятор требует минимального количества вводимых параметров. 4 кнопки управления предоставляют пользователю удобный интерфейс. Расширенная индикация позволяет легко контролировать важные параметры и режимы работы прибора.
Экономия электроэнергии
Оптимизация режима обогрева за счет характеристики саморегулирования позволяет экономить до 40% электроэнергии, потребляемой системой обогрева.
Подробности сертификации
Сертификат соответствия № РОСС RU.МЕ67.В07741
Гарантии
Гарантийный срок эксплуатации – 1 год с момента продажи.
Технические характеристики
| РТ240, РТ260 |
| Максимальная относительная влажность воздуха (при +35°C) |
80% |
| Допустимая температура окружающей среды |
+5...
...+50°C |
| Электропитание |
220 В (+10%/-15%) 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле |
8 А |
| Диапазон регулирования температуры |
-55...
...+125°C |
| Датчик температуры |
TST01* |
| Масса |
450 г |
| Габариты |
105х90х66 мм |
* Датчик температуры в комплект поставки не входит, приобретается отдельно.
Конструкция
Контроллер состоит из корпуса, предназначенного для крепления на DIN-рейку и печатных плат. На крышке корпуса расположены смотровое окно жидкокристаллического индикатора с подсветкой 4 кнопки управления. На основной плате расположены сетевой трансформатор, предохранитель, элементы электронной схемы и клеммные зажимы.
Назначение контактов
Особенности использования
Температурные границы работы контроллера задаются пользователем.

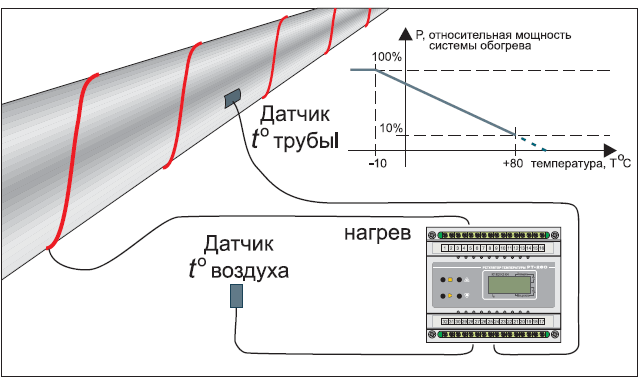

Характерный пример использования регулятора для управления обогревом трубопровода.
Шкафы управления предназначены для реализации функций управления для систем ТЕПЛОСКАТ®, ТЕПЛОДОР®, ТЕПЛОЛЮКС® и ТЕПЛОМАГ®, с мощностью более 2 кВт, посредством установленных в них соответствующих регуляторов, обеспечивающих управление обогревом, а также пусковой и защитной аппаратуры.
Возможно изготовление шкафов управления разной комплектации для различных систем.
Дополнительные изделия (заказываются отдельно)
Кронштейн РВ – для крепления коробки на трубопроводе.
Хомут металлический PFS/3 – для крепления кронштейна на трубопроводе.
Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке вы найдете в каталоге:
