Рубильники ВР32
ТУ3424-014-05755766-2004
Сертифицированы на соответствие ГОСТ Р 50030.3-99 (МЭК 60947-3-99)
Аппараты серии ВР32 - одни из самых широко применяемых в сетях низкого напряжения. Включают различные типоисполнения по токам, видам привода и категориям применения. Номенклатура выпускаемых выключателей-разъединителей ВР32 охватывает все многообразие исполнений, предусмотренных техническими условиями, и дает потребителям возможность выбора изделий в зависимости от условий эксплуатации. Обладают широким диапазоном устойчивости к механическим внешним воздействующим факторам.
Области применения - отрасли машиностроительного и топливно-энергетического комплексов, предприятия энергетики, жилищно-коммунальных хозяйств, железнодорожного транспорта, объекты атомных электростанций
Устанавливаются:
- Непосредственно на строительных конструкциях;
- В наземных стационарных комплектных устройствах;
- На грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;
- В кузовах и под кузовами электровозов и тепловозов, вагонов железнодорожного транспорта, на железнодорожных платформах, в городском рельсовом электротранспорте;
- Вводно-распределительные устройства жилых, общественных и промышленных зданий,шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.
Серию ВР32 отличают от выпускаемых в России аппаратов аналогичного назначения:
- Простота и надежность конструкции;
- Удобство монтажа;
- Высокая степень унификации;
- Низкая удельная материалоемкость - экономия монтажного пространства;
- Небольшая потребляемая мощность - экономия электроэнергии.
Преимущества рубильника ВР32 в эксплуатации
:
- Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;
- Токоведущие элементы из высококачественной электротехнической меди марки М1;
- Наличие вспомогательных контактов;
- Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений;
- Широкий выбор типоисполнений:
- по номинальному току;
- по виду ручного привода, в том числе с передней поворотной рукояткой;
- по количеству направлений и полюсов;
- по расположению контактных выводов
- Корпус из импортного полиэфирного стеклонаполненного премикса ВМС, который обладает высокой теплостойкостью, трекингостойкостью, хорошими прочностными и электроизоляционными свойствами.
Назначение рубильников:
Выключатели-разъединители предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии, а также переменного тока напряжением 1140 В частоты 50 и 60 Гц без нагрузки.
Условия эксплуатации
- Высота над уровнем моря не более 2000 м.
- Температура окружающего воздуха от - 60 "С до + 40 °С для исполнения УХЛ и от -10 °С до + 45 °С для исполнения Т по ГОСТ 15150-69.
- Группа условий эксплуатации М4, М25 и М29 по ГОСТ 17516.1-90.
- Степень загрязнения окружающей среды - 3.
- Рабочее положение в пространстве - любое при условии правильного выбора привода.
Классификация
Аппараты классифицируются: по номинальному току; числу полюсов; виду рукоятки привода - боковая, устанавливается непосредственно на аппарате, обеспечивает степень защить IP00, боковая смещенная - устанавливается на боковой поверхности шкафа, обеспечивает степень защиты IP32 и IP54, передняя смещенная - устанавливается на передней поверхности шкафа, обеспечивает степень защиты IP00, передняя поворотная рукоятка — обеспечивает степень защиты IP32; расположению плоскости присоединения внешних зажимов; наличию или отсутствию дугогасительных камер; наличию или отсутствию вспомогательных контактов.
Технические данные ВР32
Характеристики |
ВР32-31 |
ВР32-35 |
ВР32-37 |
ВР32-39 |
Номинальное рабочее напряжение для главной цепи (Ue), В
|
|
переменного тока |
660, 380 |
660,380 |
660,380 |
660,380 |
постоянного тока |
440, 220 |
440, 220 |
440, 220 |
440, 220 |
Номинальное напряжение изоляции, В |
660 |
660 |
660 |
660 |
Условный тепловой ток на открытом воздухе (Ith), А |
100 |
250 |
400 |
630 |
Условный тепловой ток в оболочке (Ithe), А |
80 |
200 |
315 |
500 |
Номинальные рабочие токи (le), А |
Указаны в таблице 1 |
Номинальный длительный ток (lu) |
Соответствует номинальному рабочему току, указанному в таблице 1 в продолжительном режиме |
Номинальная частота переменного тока |
50 и 60 Гц |
Номинальная включающая способность |
Указана в таблице 1 |
Номинальная отключающая способность |
Указана в таблице 1 |
Категории применения |
Указаны в таблице 1 |
Механическая износостойкость, циклы ВО |
25000 |
25000 |
16000 |
16000 |
Коммутационная износостойкость, циклы ВО |
Указана в таблице 2 |
Номинальный кратковременно выдерживаемый ток, кА |
5 |
8 |
11 |
16 |
Номинальный условный ток короткого замыкания, кА |
8 |
14 |
22 |
32 |
Мощность, потребляемая аппаратом на один полюс, Вт |
3 |
15 |
35 |
60 |
Номинальный режим работы продолжительный. Номинальные рабочие токи аппаратов, встраиваемых в комплектные устройства, снижаются на 5 % на каждые 5 °С при температуре свыше 40 °С от значений, указанных в таблице 2.
Аппараты с боковой рукояткой поставляются без дугогасительных камер и предназначены для коммутации цепей без нагрузки по категориям применения АС-20 и DC-20 по ГОСТ Р 50030.3-99.
Аппараты нормально поставляются с правой рукояткой; расположение рукоятки слева должно быть оговорено в заказе.
В зависимости от заказа аппараты поставляются без вспомогательных контактов или со вспомогательными контактами. В качестве вспомогательных контактов применяются микропереключатели МП 1102Л (ТУ 16-526.329-72):
- один для ВР32 на одно направление (один замыкающий и один размыкающий);
- два для аппаратов на два направления (один замыкающий и один размыкающий на каждое направление).
Номинальный ток вспомогательных контактов 2,5 А. Номинальное напряжение цепи вспомогательных контактов 220 В переменного тока частоты 50 и 60 Гц.Срок службы аппаратов 10 лет. Гарантийный срок эксплуатации 3 года со дня ввода аппаратов в эксплуатацию.
Конструкция

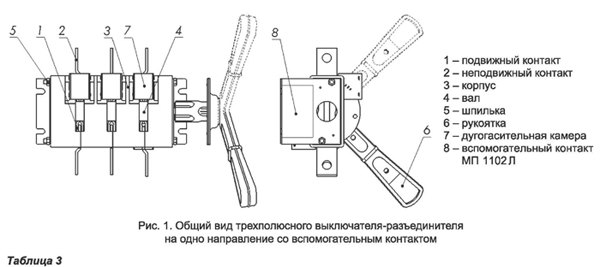

Основными узлами аппарата (Рис. 1) являются подвижные и неподвижные контакты.
Набор подвижных и неподвижных контактов с корпусом представляет собой пакет. Пакеты стянуты шпильками.
Число пакетов соответствует числу полюсов плюс один корпус, в котором размещен механизм фиксации, служащий для фиксации рукоятки привода в положениях «включено» и «отключено».
Подвижные контакты установлены в пластмассовый вал, при повороте которого рукояткой привода в коммутационное положение осуществляется замыкание и размыкание контактов.
В конструкции аппарата применена контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений с сечениями, приведенными в таблице 3.
Условный тепловой ток, А |
Поперечное сечение медных |
проводников, мм2 |
шин, мм |
max |
min |
max |
100 |
35 |
- |
250 |
120 |
- |
400 |
240 |
4x30 |
2(5x30) |
630 |
2x240 |
4x50 |
2(4x50) |

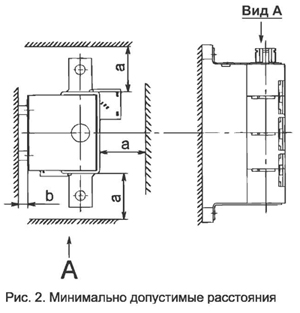

Тип аппарата |
Размеры, мм |
а |
b |
ВР32-31 |
50 |
15 |
ВР32-35 |
70 |
40 |
ВР32-37 |
80 |
35 |
ВР32-39 |
85 |
30 |
