Косинусные (фазовые) конденсаторы EPCOS
Косинусные (фазовые) конденсаторы EPCOS - группа силовых конденсаторов, изначально предназначенная для компенсации реактивной мощности (Power Factor Correction), в сетях электроснабжения. Компания Epcos AG является одним из основных производителей низковольтных (до 1000 В) металлопленочных трехфазных и однофазных косинусных конденсаторов (стандарты IEC 60831-1,2, EN 60831-1,2), в цилиндрическом алюминиевом корпусе, выполненных по MKP, MKP/MKK - запатентована Epcos AG и MKV технологиям.
В частности выпускаются следующие серии косинусных конденсаторов:
"PhaseCap" (однофазные и трехфазные, MKK-технология, "самовосстанавливающиеся", с предохранителем от разрыва корпуса (отключение при превышении избыточного давления внутри корпуса), мощностью от 5 до 30 квар и номинальным напряжением от 230 до 525 В;
"PhaseCapHD" (трехфазные, МКК-технология, "самовосстанавливающиеся", с предохранителем от избыточного давления внутри корпуса, мощностью 40-56 квар на номинальное напряжение 400, 440, 525 В);
"PhiCap" (однофазные и трехфазные, MKP-технология, "самовосстанавливающиеся", с предохранителем от разрыва корпуса, мощностью от 0,5 до 28 квар и номинальным напряжением от 230 до 525 В);
"MKV PFC Capacitors" (трехфазные, MKV-технология, "самовосстанавливающиеся", с предохранителем от разрыва корпуса, мощностью от 5 до 15 квар и номинальным напряжением от 400 до 690 В);
В качестве наполнителя объема корпуса в конденсаторах EPCOS серий "PhaseCap" используется инертный газ (N2), "PhiCap" - нетаксичный компаунд, "MKV PFC Capacitors" - минеральное масло.

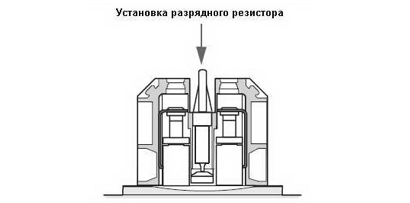

Рис. 1. Установка модуля разрядных резисторов в разъем "SIGUT"
Все косинусные конденсаторы снабжены унифицированным разъемом (клеммной колодкой) "SIGUT" и, встроенным в разъем, съемным модулем разрядных резисторов (рис. 1), обеспечивающим соответствие снижения напряжения на конденсаторе при отключении от сети, требованиям стандарта IEC 60831. Кондесаторы также могут комплектоваться индивидуальными защитными крышками и герметичными футлярами. Монтаж конденсаторов "PhaseCap" и "WindCap" возможен как в вертикальном, так и в горизонтальном положении, а конденсаторов "PhiCap" и "PhaseCaрHD" только в вертикальном положении. Между конденсаторами для соблюдения условия естественного охлаждения корпуса необходимо обеспечить расстояние не менее 20 мм. (рис. 2) Сверху, над конденсаторами, также должно сохраняться свободное пространство высотой не менее 20 мм (рис. 2). Этот промежуток необходим для обеспечения возможности вертикального удлинения корпуса при срабатывании встроенного предохранителя защиты от превышения избыточного давления внутри корпуса конденсатора (предотвращения разрыва корпуса). Для крепления всех указанных серий конденсаторов к поверхности монтажа и заземления корпуса можно использовать болтовое соедининие днища корпуса.
Рис. 2. Габаритные размеры установки цилиндрических косинусных конденсаторов производства Epcos AG
Благодаря широкому диапазону номинальных мощностей и напряжений, косинусные (фазовые) конденсаторы Epcos AG используются для индивидульной компенсации реактивной мощности электродвигателей, систем освещения, а также в нерегулируемых и автоматизированных установках групповой компенсации. Кроме того, технические характеристики косинусных конденсаторов выполненных по MKP/MKK-технологии допускают их использование в фильтрокомпенсационных звеньях низковольтных сетей промышленных предприятий с высоким содержанием высших по отношению к промышленной частоте (50 Гц) гармоник (в первую очередь 5-й, 7-й, 11-й и 13-й), а также в системах "динамической" - быстродействующей (в режиме реального времени) компенсации реактивной мощности.
При выборе конденсаторов следует обращать внимание на соответствие их конструктивного исполнения (табл. 1-3) условиям эксплуатации. Указанные в таблицах 1, 2 параметры в обязательном порядке приводятся на маркировке корпуса косинусных конденсаторов производства Epcos AG. Помните, что температура (табл. 1) является одним из наиболее важных эксплуатационных факторов для конденсаторов содержащих полипропиленовую пленку, так как оказывает значительное влияние на срок службы конденсатора. Поэтому конденсаторы должны устанавливаться таким образом, чтобы не подвергаться дополнительному нагреву от других элементов (дросселей, шин и т.д.)установки. Вибростойкость конденсаторов регламинтируется стандартом IEC 68, часть 2-6. Представленные в табл. 3 значения стандарта применимы только к конденсаторам.
Таблица 1. Температурный класс конденсаторов (согласно стандарта IEC 60831-1)
Температурный класс |
Максимальная температура окружающего воздуха |
Максимальное среднее значение температуры в течение 24 ч |
Максимальное среднее значение температуры в течение 1 года |
B* |
45°C |
35°C |
25°C |
C |
50°C |
40°C |
30°C |
D |
55°C |
45°C |
35°C |
Примечание: максимальное значение температуры корпуса конденсаторов не более +60°C. *Каждый класс представлен при маркировке буквой, следующей за цифрой минимально допустимой температуры эксплуатации, например -25/D.
Таблица 2. Защита корпусов конденсаторов (IPхх)*, стандарт EN60529
Степень защиты |
1-я цифра |
2-я цифра |
IP00 |
Защита от прикосновения и попадания твердых тел отсутствует |
Нет защиты от попадания воды |
IP10 |
Защита от прикосновения и попадания твердых тел диаметром ≥50 мм |
Нет защиты от попадания воды |
IP20 |
Защита от попадания твердых тел диаметром ≥20 мм |
Нет защиты от попадания воды |
IP30 |
Защита от попадания твердых тел диаметром ≥2,5 мм |
Нет защиты от попадания воды |
IP40 |
Защита от попадания твердых тел диаметром ≥1 мм |
Нет защиты от попадания воды |
IP41 |
Защита от попадания твердых тел диаметром ≥1 мм |
Защита от вертикально капающей воды |
IP54 |
Защита от попадания пыли |
Защита от разбрызгиваемой (под любым углом) воды |
IP65 |
Полная защита от попадания пыли |
Защита от сильных струй воды, разбрызгиваемых под любым углом |
Примечание: *IP - международное обозначение системы защиты электрооборудования за которым следуют две цифры.
Таблица 3. Параметры вибростойкости конденсаторов
Параметры испытания |
Максимальное значение |
Продолжительность испытания |
2 часа |
Частотный ряд |
10...55 Гц, соответствующих макс. 0,7 g |
Сдвиг амплитуды |
0,75 мм |
Примечание: амплитуда вибраций соединений зажимов и выводов конденсаторов не должна превышать максимального уровня приведенного в табл. 3.
При подключении конденсаторов следует избегать изгибов кабелей (кабельных наконечников) или другие формы механических усилий на выводы конденсатора. Присоединение выводов конденсатора к сети питания выполняется гибким, предпочтительно медным кабелем. Параллельное соединение конденсаторов через разъем SIGUT не рекомендуется. Максимальное сечение питающего кабеля для конденсаторов:
- PhaseCap, PhiCap и WindCap: 16 мм2
- PhaseCap HD: 35 мм2.
Таблица 4. Рекомендуемые сечения кабелей и номиналов предохранителей для трехфазных косинусных конденсаторов, согласно стандарта VDE 0100
Номинальная мощность конденсатора при Uном.=400 В, квар |
Номинальный ток, А |
Номинальный ток предохранителя, А |
Сечение кабеля питания (медь), мм2 |
5 |
7,4 |
16 |
1,5 |
6,3 |
9 |
16 |
2,5 |
7,5 |
10,8 |
20 |
2,5 |
8,3 |
12 |
20 |
2,5 |
10 |
14,4 |
25 |
4 |
12,5 |
18 |
35 |
4 |
15 |
21,6 |
35 |
6 |
20 |
29 |
50 |
10 |
25 |
36 |
63 |
16 |
30 |
43 |
80 |
25 |
40 |
58 |
100 |
35 |
50 |
72 |
125 |
35 |
Примечание: представленные в таблице значения соответствуют допустимым техническим параметрам и температуре окружающей среды, не превышающей +40°C.
Косинусные конденсаторы Epcos, представленные вашему вниманию, обеспечат оптимальную работу сетей низковольтного напряжения. Наши специалисты посоветуют подходящие косинусные конденсаторы, подберут широкий спектр дополнительного оборудования компенсации реактивной мощности.
|
|
|
