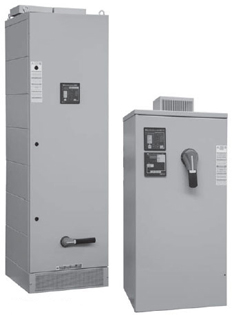

pea.ru » » » Конденсаторные установки с фильтрами высших гармоник PFC-F7
ЧАСТОТА РАССТРОЙКИ (180Гц - N=3.6)
100% нелинейная нагрузка в сети
|
|
Общие положения
|
- Металлический, пассивированный цинком, корпус, окрашенный краской с эпоксидным
порошком, цвет RAL 7032
- Вспомогательный трансформатор для разделения силовой и вспомогательной
частей схемы (110V)
- Размыкающий переключатель с блокировкой двери
- Контакторы с токоограничивающими резисторами для ограничения пускового тока конденсаторов
- Самозатухающий кабель N07V-K (стандарт CEI 20/22/II)
- Микропроцессорное реле коррекции коэффициента мощности
- Однофазные самовосстанавливающиеся полипропиленовые конденсаторы с номинальным напряжением 550В
- Трехфазные фильтры высоких гармоник с настраиваемой частотой 180Гц
Все составляющие в этих продуктах соответствуют Правилам техники безопасности EU
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| Номинальное напряжение |
Ue= 400V-415V |
| Номинальная частота |
50Hz |
| Максимальный ток перегрузки |
1.3xIn |
| Максимальное перенапряжение |
3xVn |
| Изоляционное напряжение |
690Vac |
| Температурный диапазон (шкаф) |
-5^+40°C |
| Температурный диапазон (конденсаторы) |
-25^+55°C |
| Разряжающее устройство (разрядник) |
на каждой батарее |
| Использование |
внутренняя установка |
| Обслуживание |
смешанное |
| Соединение конденсаторов |
треугольник |
| Устройства переключения |
контакторы |
| Общие тепловые потери |
~6W/kvar |
| Внутренняя отделка поверхности |
цинковая пассивация |
| Соответствие |
CEI EN 60439-1/2 |
| стандартам |
CEI EN 61921-1 |
| Стандарты на конденсаторы |
CEI EN 60831-1/2 |
|
ТИП IP3X |
МОЩНОСТЬ Ue=415В (кВАр) |
МОЩНОСТЬ Ue=400В (кВАр) |
СТУПЕНИ |
МОДУЛИ Ue=400В (кВАр) |
Размыкатель (A) |
Icc (kA) |
ВЕС (кг) |
IP3X |
IP4X |
IP55 |
 |
| IF7AFF210050013 |
11 |
10 |
4 |
2x2.5-5 |
125 |
7 |
41 |
56 |
/ |
59 |
| IF7AFF220050015 |
21 |
20 |
8 |
2x2.5-5-10 |
125 |
7 |
47 |
56 |
/ |
59 |
| IF7AFF230050015 |
31 |
30 |
6 |
2x5-2x10 |
125 |
7 |
57 |
57 |
/ |
60 |
| IF7AFF240050015 |
42 |
40 |
8 |
2x5-10-20 |
125 |
7 |
74 |
57 |
/ |
60 |
| IF7AFF250050015 |
52 |
50 |
10 |
2x5-2x10-20 |
250 |
9 |
78 |
57 |
/ |
60 |
| IF7AFF260050015 |
62 |
60 |
6 |
2x10-2x20 |
250 |
9 |
100 |
57 |
/ |
61 |
| IF7AFF270050015 |
73 |
70 |
7 |
10-3x20 |
250 |
9 |
112 |
58 |
/ |
61 |
| IF7AFF280050015 |
83 |
80 |
8 |
2x10-3x20 |
250 |
9 |
126 |
58 |
/ |
61 |
| IL7AFF310050028 |
107 |
100 |
5 |
20-2x40 |
250 |
13 |
220 |
65 |
70 |
73 |
| IL7AFF314050028 |
150 |
140 |
7 |
20-40-80 |
400 |
13 |
260 |
65 |
70 |
73 |
| IL7AFF318050028 |
194 |
180 |
9 |
20-2x40-80 |
400 |
13 |
300 |
66 |
70 |
73 |
| IL7AFF322050028 |
235 |
220 |
11 |
20-40-2x80 |
630 |
13 |
325 |
66 |
70 |
73 |
| IL7AFF326050028 |
278 |
260 |
13 |
20-2x40-2x80 |
630 |
13 |
365 |
67 |
70 |
73 |
| IL7AFF330050028 |
321 |
300 |
15 |
20-40-3x80 |
800 |
26 |
385 |
67 |
70 |
76 |
| IL7AFF338050028 |
407 |
380 |
19 |
20-40-4x80 |
1250 |
50 |
445 |
68 |
70 |
76 |
| IL7AFF342050028 |
450 |
420 |
21 |
20-2x40-2x80-160 |
1250 |
50 |
475 |
69 |
71 |
77 |
| IL7AFF346050028 |
492 |
460 |
23 |
20-40-3x80-1x160 |
1250 |
50 |
505 |
69 |
71 |
77 |
| IL7AFF350050028 |
535 |
500 |
25 |
20-2x40-80-2x160 |
2x630 |
13 |
775 |
87 |
90 |
96 |
| IL7AFF356050028 |
600 |
560 |
7 |
80-3x160 |
2x800 |
26 |
800 |
87 |
90 |
96 |
| IL7AFF364050028 |
685 |
640 |
8 |
2x80-3x160 |
2x800 |
26 |
860 |
87 |
90 |
96 |
| IL7AFF372050028 |
770 |
720 |
9 |
80-4x160 |
2x1250 |
50 |
920 |
88 |
90 |
96 |
| IL7AFF380050028 |
856 |
800 |
10 |
2x80-4x160 |
2x1250 |
50 |
980 |
88 |
90 |
96 |
| IL7AFF388050028 |
942 |
880 |
11 |
80-5x160 |
2x1250 |
50 |
1040 |
89 |
91 |
95 |
| IL7AFF396050028 |
1027 |
960 |
6 |
2x80-3x1601x320 |
2x1250 |
50 |
1100 |
89 |
91 |
95 |
|
|
|
