Консольные насосы типа К, КМ предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с рН 6...9, температурой от 273 до 358 К (от 0 до 85°С) и от 273 до 378 К (от 0 до 105°С) для насосов типа КМ, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Конструкция и основные материалы
Центробежные, консольные, одноступенчатые, с односторонним подводом жидкости к рабочему колесу закрытого типа.
Уплотнение вала насоса - одинарное, двойное сальниковое или одинарное торцовое.
Наибольшее допускаемое избыточное давление на входе в насос: для насосов с мягким сальником - 0,35 МПа (3,5 кгс/см2), с торцовым уплотнением - 0,6 МПа (6,0 кгс/см2).
Материал деталей проточной части - серый чугун.
Консольные насосы являются самыми распространнеными среди насосов входящих в группу Центробежные насосы.
Отличие насосов К и КМ заключается в том, что насос К является горизонтальным, с опорой на корпусе и с приводом от электродвигателя через упругую втулочно- пальцевую муфту.
Насос КМ- консольный насос моноблочный. Эти насосы характеризуется тем, что для их комплектации используются электродвигатели с удлиненным валом, на конце которого установлено рабочее колесо.
Серия насосов, выпускаемая с 1982 года
Насос К 8-18а У2
К - тип насоса (консольный)
8 - подача, м
18 - напор, м
а - наличие обточки рабочего колеса
У - климатическое исполнение
2 - категория размещения
Серия насосов, выпускаемая с 1990 года
Насос К 50-32-125а-С-У2
К - тип насоса (консольный)
50 - номинальный диаметр входного патрубка, мм
32 - номинальный диаметр выходного патрубка, мм
125 - номинальный диаметр рабочего колеса, мм
а - наличие обточки рабочего колеса
С - вид уплотнения вала насоса:
С - одинарное сальниковое уплотнение
СД - двойное сальниковое уплотнение
5 - одинарное торцовое уплотнение
У - климатическое исполнение
2 - категория размещения
Типоразмер насоса
Параметры насоса
Параметры двигателя
Масса агрегата, кг
Подача, м3/час
Напор, м
Мощность, кВт
Частота вращения, об/мин
Консольные насосы типа К
К 8/18
8
18
1,5
3000
80
К 20/18
20
18
2,2
3000
80
К 50-32-125
12
20
2,2
3000
80
К 65-50-125
20
30
3,0
3000
110
К 20/30
20
30
4,0
3000
115
К 65-50-160
25
32
5,5
3000
115
К 45-30
45
30
7,5
3000
136
К 80-65-160
50
32
7,5
3000
136
К 90/20
90
20
7,5
3000
136
К 80-50-200
50
50
15
3000
250
К 100-80-160
100
32
15
3000
270
К 100-65-200
100
50
30
3000
376
К 100-65-250
100
80
45
3000
485
К 150-125-315
200
32
30
1500
427
К 160/30
160
30
30
1500
427
К 200-150-315
315
32
45
1500
570
К 290/30
290
30
37
1500
570
К 200-150-400
400
50
45
1500
645
Насосы консольные типа КМ
КМ 50-32-125
12,5
20
2,2
3000
43
КМ 65-50-160
25
32
5,5
3000
60
КМ 80-50-200
50
50
15
3000
185
КМ 80-65-160
50
32
7,5
3000
90
КМ 100-80-160
100
32
15
3000
185
КМ 100-65-200
100
50
30
3000
260
КМ 150-125-250
200
20
18,5
1500
265

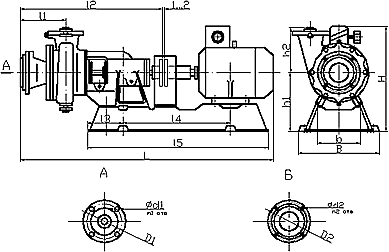

Чертеж насоса
