Общие сведения

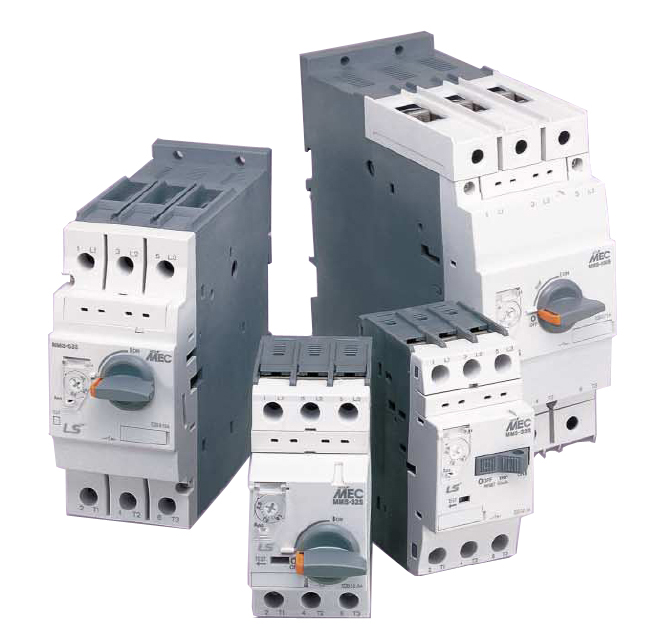

Автоматы защиты электродвигателей LS Meta-MEC обеспечивают более высокую эффективность за счет функциональных возможностей и компактности конструкции.
Устройства общего применения в диапазоне от 32 до 100AF. Широкий выбор аксессуаров позволяет гибко реагировать на изменения технических условий.
Технические характеристики
- Ширина устройств с номиналом до 32А составляет 45 мм: до 63А - 55 мм и до 100А - 70 м
- Трехпозиционная рабочая рукоятка: 'Вкл.'-'Выкл.'- 'Расцепление'.

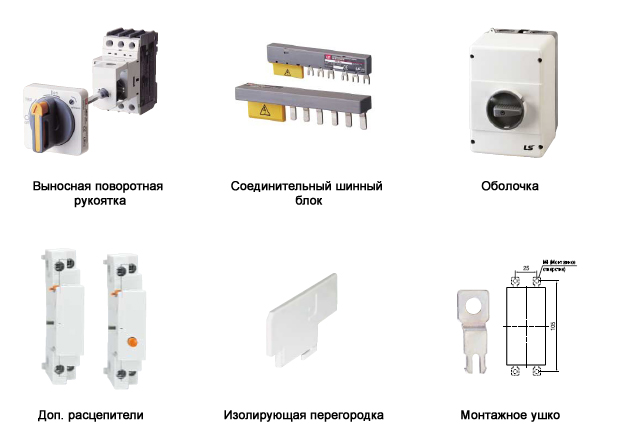

- Полный набор общеприменяемых аксессуаров.
- Фиксатор рукоятки в положении Быкл'.

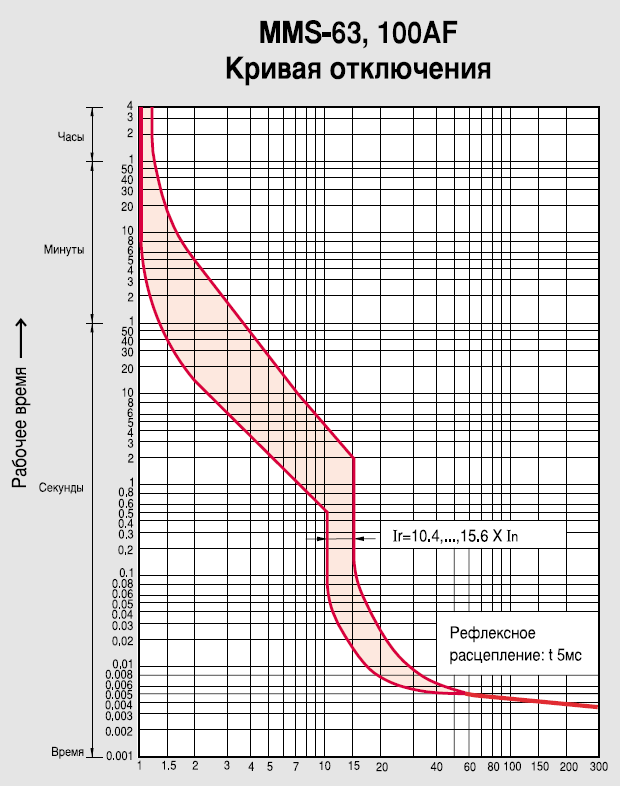

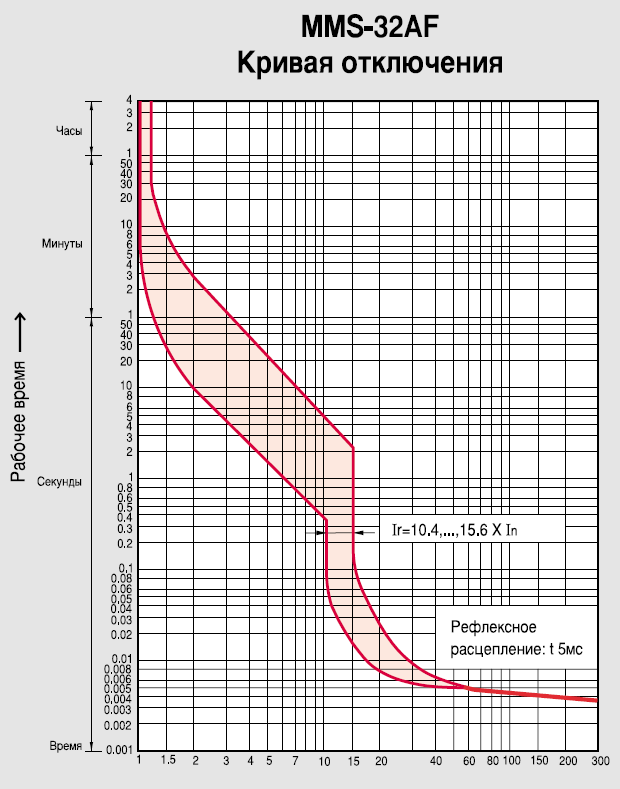

- Характеристики перегрузочного расцепления классов 10 и 20,
- Средства испытания расцепления.
- Конструкция клемм: исключающая случайные касания.

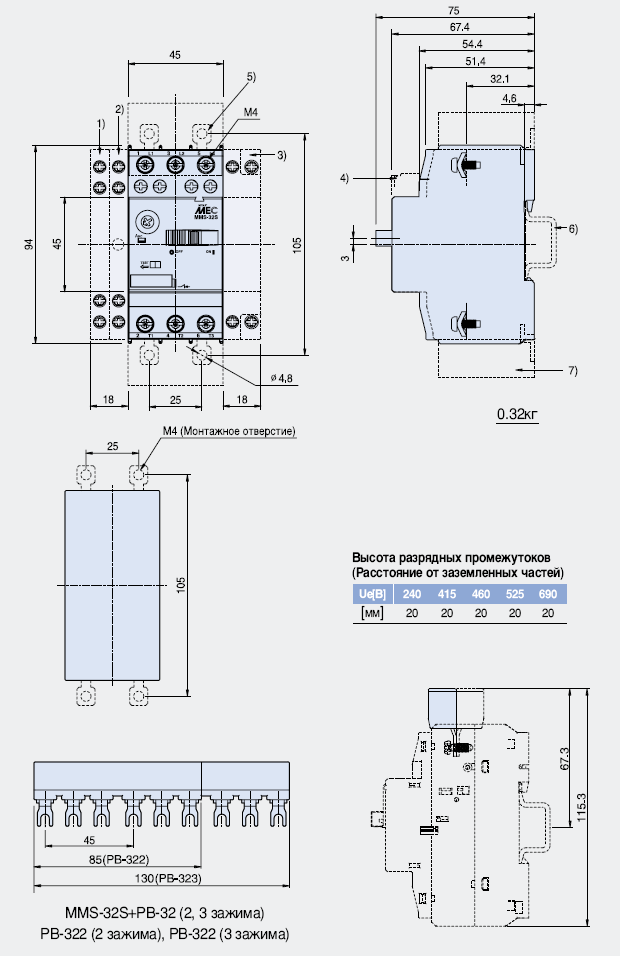

- Установка на DIN-рейку и на винтах.
- В соответствии со стадартами ЕС 60947-2 & ЕС 60947-4-1 UL508 (Manual motor controller) UL508
(Combination motor controller type E starter) CSAC22.2NO.14 GB14048
Автоматы защиты электродвигателей предназначены для защиты групповых сборок, защиты цепей, защиты двигателя и пускателя, применения в широком диапазоне температур окружающей среды, защиты от обрыва фазы.

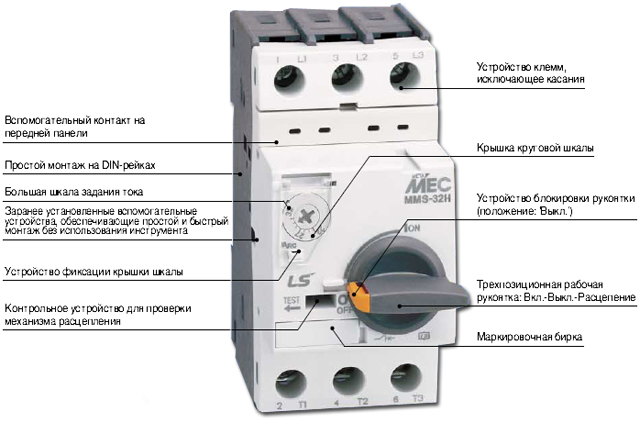

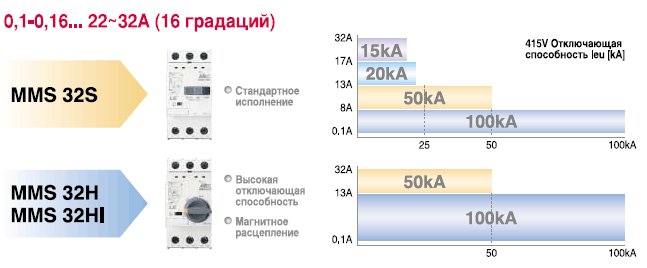

Конструкция выключателя MMS 32H
Автоматы LS Industrial Systems широко известны благодаря эффективной защите, расширенным функциональным возможностям и компактной конструкции.
Ещё одно достоинство, которым обладают автоматы корейского производства — широкий выбор аксессуаров, который позволяет реагировать на изменения технических условий без особых затрат времени и средств.
Автомат защиты двигателя MMS LS способен обеспечить защиту как одного двигателя или пускателя, так и защитить групповые сборки. Данное оборудование способно работать в большом диапазоне температур, что особенно важно для суровых реалий российского климата.
Технические характеристики
Стандартный
| AF |
Type
(Standard) |
Rated current
(A), In |
Thermal
release
Adjustment
range(A) |
Rated
breaking capacity
(kA) |
| 400/415V |
| Icu |
Ics |
| 32 |
MMS-32S |
0.16 |
0.1...0.16 |
100 |
100 |
| 0.25 |
0.16...0.25 |
100 |
100 |
| 0.4 |
0.25...0.4 |
100 |
100 |
| 0.63 |
0.4...0.63 |
100 |
100 |
| 1 |
0.63...1.0 |
100 |
100 |
| 1.6 |
1.0...1.6 |
100 |
100 |
| 2.5 |
1.6...2.5 |
100 |
100 |
| 4 |
2.5...4.0 |
100 |
100 |
| 6 |
4...6 |
100 |
100 |
| 8 |
5...8 |
100 |
100 |
| 10 |
6...10 |
50 |
38 |
| 13 |
9...13 |
50 |
38 |
| 17 |
11...17 |
20 |
15 |
| 22 |
14...22 |
15 |
11 |
| 26 |
18...26 |
15 |
11 |
| 32 |
22...32 |
15 |
11 |
| 63 |

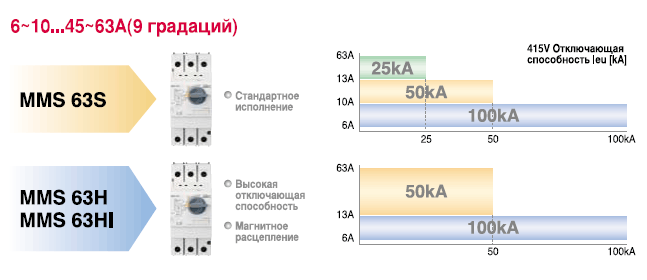

MMS-63S |
10 |
6~10 |
100 |
100 |
| 13 |
9~13 |
50 |
38 |
| 17 |
11~17 |
25 |
19 |
| 22 |
14~22 |
25 |
19 |
| 26 |
18~26 |
25 |
19 |
| 32 |
22~32 |
25 |
19 |
| 40 |
28~40 |
25 |
19 |
| 50 |
34~50 |
25 |
19 |
| 63 |
45~63 |
25 |
19 |
| 100 |

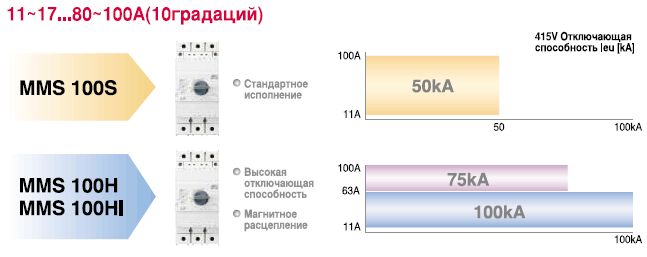

MMS-100S |
17 |
11~17 |
50 |
38 |
| 22 |
14~22 |
50 |
38 |
| 26 |
18~26 |
50 |
38 |
| 32 |
22~32 |
50 |
38 |
| 40 |
28~40 |
50 |
38 |
| 50 |
34~50 |
50 |
38 |
| 63 |
45~63 |
50 |
38 |
| 75 |
55~75 |
50 |
38 |
| 90 |
70~90 |
50 |
38 |
| 100 |
80~100 |
50 |
38 |
|
* - характеристики выключателей на другие напряжения см. в каталоге:
Каждый автоматический выключатель защиты двигателя LS, произведённый на заводах компании, является высокотехнологичным оборудованием.
Устройство может устанавливаться как на винты, так и на DIN-рейку. Конструкция клемм, которыми оборудованы автоматы, исключает случайные касания, что существенно повышает безопасность их использования.
Устройства полностью соответствует международному стандарту EC 60947.
