Мы предлагаем полный модельный ряд современных автоматических выключателей Susol ACB, характеризуемых повышенной отключающей способностью. Выключатели в нашем каталоге представлены в корпусах трёх типоразмеров.
Важной характерной особенностью Susol ACB является заложенная в конструкцию возможность подсоединения проводников различными способами, а также наличие широкого выбора дополнительных аксессуаров, облегчающих его применение.
Воздушные автоматические выключатели Susol оснащены полным набором всех необходимых функций, обеспечивая:
контроль питающей сети;
проведение замеров, анализа, диагностики и передачи данных;
защиту от сверхтоков;
координацию с другими системами защиты сети.
Рабочий диапазон температур окружающей среды для Susol ACB составляет от -40°С до +40°С.
Воздушный выключатель Susol и Meatsol ACB соответствуют международным стандартам и приобрели сертификаты мирового уровня, включая сертификат о прохождении испытании на соответствие стандарту МЭК по схеме СВ и о испытаниях KEMA, что способствует свободному применению аппаратов во всем мире.

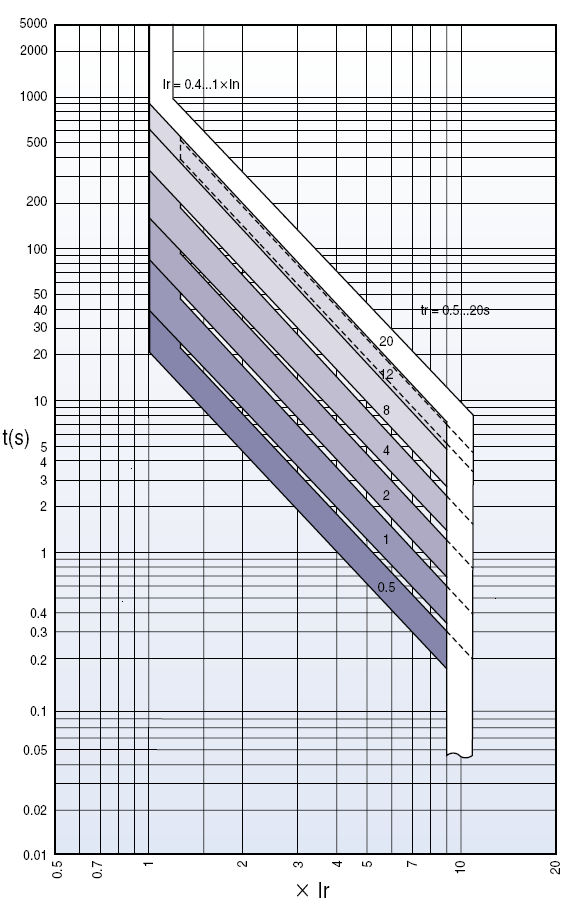

Выбор расцепителей
тип А
тип N
тип P
тип S
Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая, логическая селективность, по дифф. току (опция)
Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая
Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая, логическая селективность, по дифф. току (опция), от повышенного/пониженного тока и напряжения, от небаланса (токов/напряжений), от обратной мощности
аналогично типу P
Основные достоинства по сравнению с предыдущими моделями
12-кратное повышение механического жизненного цикла при эксплуатации без обслуживания (с 1 000 до 12 000)
Значительное повышение электрического жизненного цикла в процессе эксплуатации без обслуживания (с 3 000 до 5 000)
Двукратное повышение электрического жизненного цикла при эксплуатации с обслуживанием (с 5 000 до 10 000)
Наличие новых электронных реле с возможностью замера параметров сети
Увеличение первого габарита с 1,6 кА до 2 кА
Повышение диапазона токов до 6,3 кА
5% снижение массы устройства
Значительное расширение диапазона рабочих температур автоматического выключателя

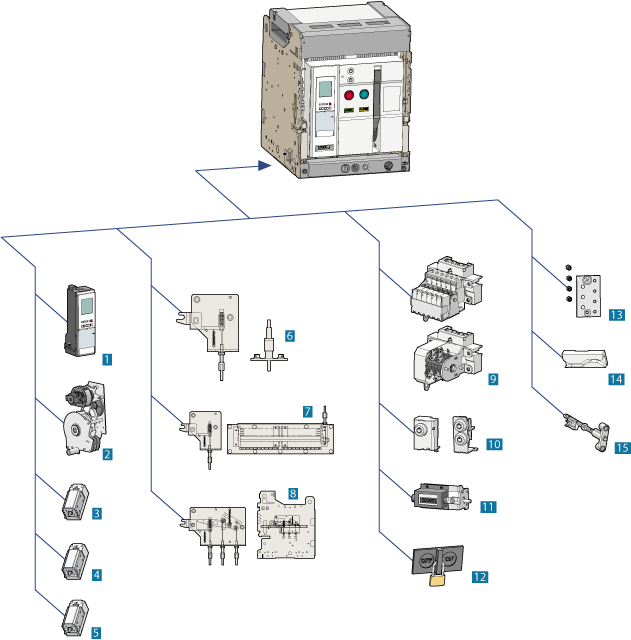

Конструкция и принцип действия
1 Микропроцессорный расцепитель (OCR) 2 Электродвигатель взвода пружинного привода (М) 3 Катушка включения автоматического выключателя (СС) 4 Независимый расцепитель (SHT) 5 Минимальный расцепитель напряжения (UVT) 6 Устройство блокировки автоматического выключателя с
дверью (DI) 7 Выключатель фиксации положения автоматического
выключателя в корзине (МОС) 8 Устройство механической блокировки двух или трех
автоматических выключателей (MI)
9 Вспомогательный контакт (АХ) 10 Замок (К1), Сдвоенный замок (КЗ) 11 Механический счетчик циклов (С) 12 Устройство блокирования кнопок ВКЛ/ОТКЛ навесным
замком (В) 13 Устройство блокирования от вкатывания
автоматических выключателей с другим номинальным
током (МIP) 14 Механизм автоматического спуска пружины (ADM) 15 Кнопка ручного возврата в исходное состояние (MRB)

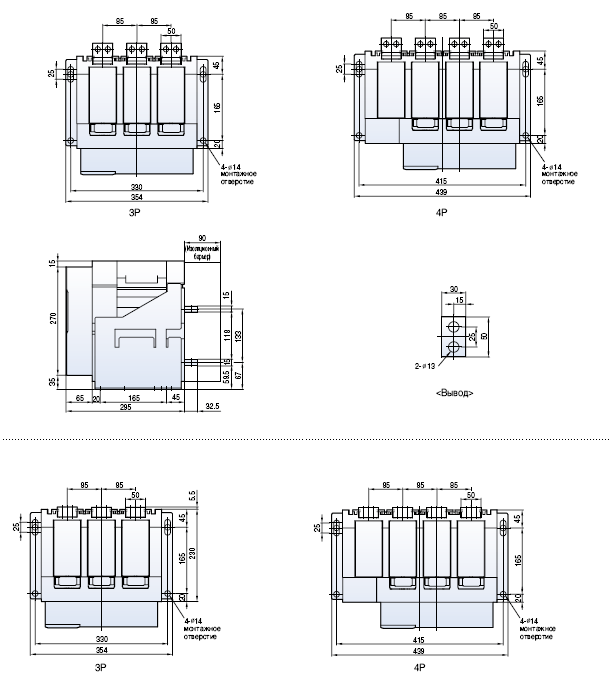

Стандартное подключение
Горизонтальные выводы
Вертикальные выводы для заднего присоединения шин
Выводы для присоединения шин спереди
Комбинированное подключение
Горизонтальные и вертикальные выводы
Вертикальные и горизонтальные выводы
Горизонтальные выводы и выводы для присоединения шин спереди
Вертикальные выводы и выводы для присоединения шин спереди
Выводы для присоединения шин спереди и горизонтальные выводы
Выводы для присоединения шин спереди и вертикальные выводы
Технические характеристики
Susol
Тип
AH-06D
AH-08D
AH-10D
AH-13D
AH-16D
AH-20D
Типоразмер (AF)
630
800
1000
1250
1600
2000
Номинальный ток, A (In max)
При 40 "С
200 400 630
400 630 800
1000
1250
1600
2000
Уставка тока А * Задается в микропроцессорном расцепителе (... х In max)
(0.4-1.0) х In max
Номинальный ток нейтрального полюса, А
400 630
400 630 800
1000
1250
1600
2000
Номинальное напряжение изоляции, В (Ui)
1000
Номинальное рабочее напряжение, В (Ue)
690
Номинальное импульсное выдерживаемое напряжение, В
(Uimp)
12
Частота, Гц
50/60
Кол-во полюсов (Р)
3/4
Номинальная отключающая способность (кА, симм.)(1си) 50/60 Hz
МЭК 60947-2 KSC4620
220 В/230 В/380 В'415 В
85
460 В/480 В/500 В
85
550 В/600 В/690 В
65
Номинальная рабочая отключающая спс
;обность. кА (Ics)
...%xlcu
100%
Номинальная включающая способность (кА, пик.) (Icm) 50/60 Hz
МЭК 60947-2 KSC4620
220 В/230 В/380 В/415 В
187
460 В/480 В/500 В
187
550 В/600 В/690 В
143
Номинальный кратковременно выдерживаемый ток, кА (lew)
1 сек.
65
2 сек.
60
Зсек.
50
Время работы, мс
Максимальное время отключения
40
Максимальное время включения
80
Износостойкость, циклов
Механическая
Без обслуживания
20,000
С обслуживанием
30,000
Электрическая
Без обслуживания
5,000
С обслуживанием
10,000
Подключение "
Выкатной / Стационарный
Горизонтальные выводы
да
-
Вертикальные выводы
опция
да
Комбинированное подключение
опция
-
смешанное соединение
опция
-
Масса, кг (ЗР/4Р)
Выкатной
Съемная часть (с корзиной)
С эластродвягательным взводом пружины
63/74
70/85
С ручным взводом пружины
61,72
68/83
Только корзина
29,32
33/40
Стационарный
С электродвигательным взводом пруж/нь
34/44
38:47
С ручным взводом пружины
32:42
36/45

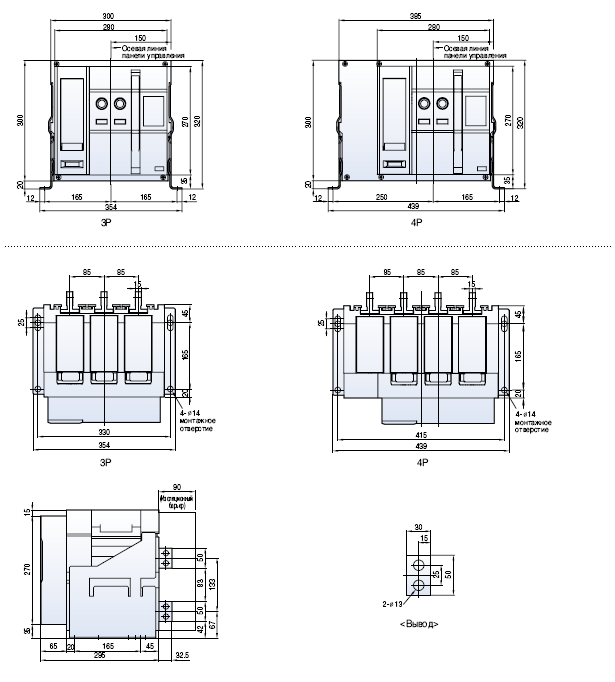

Габаритные размеры,
Мм (ВхШхГ)
Выкатной
ЗР
430x334x375
4Р
430x419x375
Стационарный
ЗР
300x300x295
4Р
300x385x295
Микропроцессорный расцепитель
Типа N, A, P,S
Сертификация
KS/KEMA/KERI/GOST
Сертификатые приобретены
LR, ABS, DNV, KR.BV, GL, RINA, NK
* - характеристики выключателей на другие напряжения см. в каталоге:

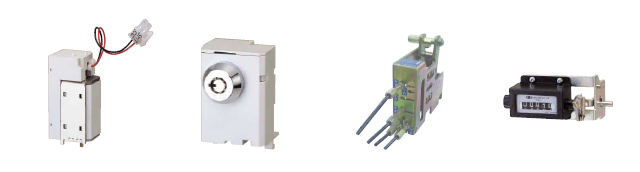

Контакт дистанционного возврата в исходное состояние
О
О
О
*
60
RCS
Контакт сигнализации готовности выключателя к замыканию главных контактов
О
О
О
*
60
С
Механический счетчик циклов
•
О
О
*
67
АХ
Вспомогательный контакт
О
О
О
*
61
ТМ
Блок сигнализации перегрева
О
О
О
*
78
Снаружи
К1
Замок
О
О
О
*
62
К2
Комплект замков для взаимной блокировки
О
О
О
*
62
КЗ
Сдвоенный замок
О
О
О
*
63
В
Устройство для блокирования кнопок ВКЛ./ОТКЛ. навесным замке»
О
О
О
*
63
LH
Подъемная скоба
О
О
О
64
CTD
Выпрямитель независимого расцепителя
О
О
О
64
ATS
Контроллер ввода резерва
О
О
О
65
DC
Пылезащитная крышка
О
О
О
61
DF
Рамка обрамления вьреза в двери комплектного устройства
О
О
О
71
ОТ
Тестер микропроцессорного расцепителя
О
О
О
66
J
Ручное подключение
О
•
•
*
А
Автоматическое подключение
•
О
О
*
* - Поставка принадлежностей без автоматического вьключателя не производится. Все принадлежности поставляются совместно с аппаратом.
Место
уст-ки
Принадлежности
АН
AS
AN
Прим.
Стр.
Станд.
Опц.
Станд.
Опц.
Станд.
Опц.
Микропроц. расц-ль
N
TmiN
О
О
О
*
28
А
Тип А
О
О
О
*
3О
Р
ТипР
О
О
О
*
32
S
TanS
О
*
34
VM
Модуль измерения напряжения
О
О
О
**
38
ZCT
Встроенный трансформатор дифференциального тока
О
О
О
Корзина
SBC
Замыкающий контакт V
О
О
О
73
Ml
Устройство механической блокировки двух или трех автоматических выключателей
О
О
О
69
ST
Защитная створка
О
О
О
*
7О
STL
Блокировка защитной створки
О
О
О
7О
MIP
Устройство для блокирования установки автоматических выключателей с другим номинальным током
О
О
О
76
мое
Выключатель фиксации положения автоматического выключателя в корзине
О
О
О
68
CEL
Контакт текущего положения автоматического выключателя в корзине
О
О
О
72
Dl
Устройство блокировки автоматического
выключателя с дверью
О
О
О
69
ZAS
Дугогасительная камера
•
О
*
73
SC
Крышка выводов цепи управления
•
О*
О*
*
74
BSP
Фиксатор корзины
О
О
О
*
74
Rl
Блокировка рукоятки для выкатывания
О
О
О
75
PL
Блокировка положения выключателя навесным замком
•
•
•
*
75
IB
Межполюсная перегородка
•
О
О
*
71
UDC
Контроллер задержки срабатывания защиты от минимального напряжения
О
О
О
77
ADP
Адаптер
О
О
О
Прочее
RPH
Обратное расположение главных выводов
О
О
О
DUM
Макет воздушного автоматического выключателя
О
О
О
VAD
Различные способы присоединения внешних проводников
О
О
О
13
RCO
Блок входов/выходов дистанционного управления
О
О
О
79
PC
Интерфейсный модуль Profibus-DP
О
О
О
49
* - Поставка принадлежностей без автоматического выключателя не производится.
** - Модуль измерения напряжения поставляется вместе с расцепителем типа P/S
*** - Доступно для аппарата с установленным микропроцессорным расцепителем.
