Трансформаторные подстанции – неотъемлемая часть энергетической системы. Компания ООО «ГК НПО ПРОМЭЛЕКТРОАВТОМАТИКА» произведет строительство и реконструкции на выгодных для клиента условиях.

Входной контроль

Эти инструкции относятся к трансформаторам средней мощности. Важно прочитать информацию по технике безопасности, прежде чем предпринимать какие-либо действия по установке, эксплуатации или техническому обслуживанию. Хотя все трансформаторы, компоненты и аксессуары тщательно проверяются и испытываются до отгрузки, необходимо провести тщательный приемный осмотр для выявления любых повреждений или потерь, которые могли произойти во время отгрузки.

Приемный осмотр должен производиться при получении и перед разгрузкой из грузового или железнодорожного вагона.

Внешний осмотр

Нижеследующие внешние проверки должны проводиться как минимум:

• Убедитесь, что все оборудование, принадлежности и компоненты, перечисленные в коносаменте, присутствуют.
• Убедитесь, что нет никаких признаков внешнего повреждения.
• Убедитесь, что лакокрасочное покрытие не было повреждено.
• Убедитесь, что фитинги, трубопровод, электропроводка и другие навесные устройства герметичны и неповреждены.
• Проверьте наличие следов утечки жидкости на баке, клапанах или охлаждающих узлах.
• Проверьте наличие повреждений втулок.
• Проверьте, не повреждены ли транспортировочные ящики, упаковки или другие материалы, поставляемые отдельно от трансформатора.

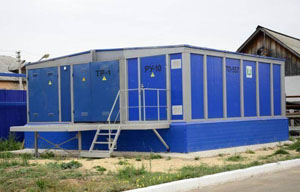

Особенности установки блочных комплектных трансформаторных подстанций

Монтаж БКТП представляет собой сложный комплекс организационно-технических мероприятий, направленных на подготовку местности и монтаж электрооборудования. Основные факторы, которые оказывают влияние на стоимость установки БКТП: категория электроснабжения, тип силовых трансформаторов и мощность монтируемого электрооборудования.

В общем случае трансформаторная подстанция блочного типа устанавливается в следующей последовательности работ:

1. Обустройство котлована с фундаментом.
2. Подготовка поверхности фундамента к установке блоков.
3. Обустройство внешнего заземляющего контура.
4. Монтаж кабельных сооружений и маслосборников.
5. Монтаж внешних стен БКТП.
6. Установка маслоприемников под силовыми трансформаторами.
7. Объединение различных секций БКТП в одну конструкцию и подключение к общему заземляющему устройству.
8. Монтаж силовых трансформаторов с подсоединение к заземляющему контуру.
9. Монтаж щита собственных нужд.
10. Установка устройств освещения.
11. Подключение силовых кабелей или воздушных линий электропередач.
12. Монтаж вторичных цепей РЗА, сигнализации, учета, управления и телемеханики.
13. Подключение к сети энергоснабжения.
14. Подключение абонентов к БКТП.
15. Заделка всех щелей, проходов и отверстий.

НПО «ПромЭлектроАвтоматика» предлагает широкий перечень услуг по монтажу и вводу в эксплуатацию БКТП различной конфигурации. Мы обеспечим максимально быстрое проведение работ и гарантируем соответствие наших технических решений всем отечественным нормам и требованиям.

Основные этапы строительства трансформаторных подстанций

Строительство трансформаторных подстанций – комплекс инженерно-технических работ, на каждом этапе от специалистов требуется высокая квалификация. Наша компания готова выполнить весь спектр самых сложных инжиниринговых работ и сдать вам готовый объект под ключ.

Полноценное строительство трансформаторных подстанций или реконструкция осуществляется, как правило, в несколько этапов.

• В первую очередь, или на первом этапе подготавливают площадку, обустраивают фундамент и проводят монтаж опорных элементов.
• Затем готовят коммуникационные траншеи, прокладывают силовые и контрольные кабели, контур заземления.
• Огораживают будущую подстанцию.
• Строят здание в соответствии с утвержденными технологиями.
• Делают освещение, вентиляцию, монтируют электромонтажные сети.

На втором этапе строительства трансформаторной подстанции проводятся не менее важные работы.

• Делают заземление.

• Устанавливают и закрепляют трансформаторную подстанцию.

• Прокладывают централизованные магистрали и сети.
• Устанавливают и подключают оборудование, автоматы и системы контроля, технического обеспечения.
• Механизмы проверяют на исправность, осуществляются пусконаладочные мероприятия.

Все работы электромонтажные и строительномонтажные поизводятся в соответствии с проектом.

Реконструкция трансформаторной подстанции

При проведении реконструкции все работы согласуются с заказчиком. Технологические и конструктивные изменения фиксируют в проекте, который заказчик одобряет, и высокопрофессиональные специалисты приступают к проведению наладки автоматики или релейной защиты, замене выключателей, щитов. К проектной документации прилагается приемно-сдаточная, заказчик принимает выполненные работы.

Стоимость оказания услуг

Стоимость оказания услуг по электромонтажным работам рассчитывается в соответствии с прайсом и спектром проведенных работ. Обращаясь в нашу компанию, вы сразу точно знаете, какую сумму вам придется заплатить. Мы гарантируем не только профессиональный подход, но и высокое качество, надежность работы трансформаторной подстанции. По отдельному договору возможно систематическое техническое обслуживание.
