Одноканальные электронасосы Pedrollo ZD

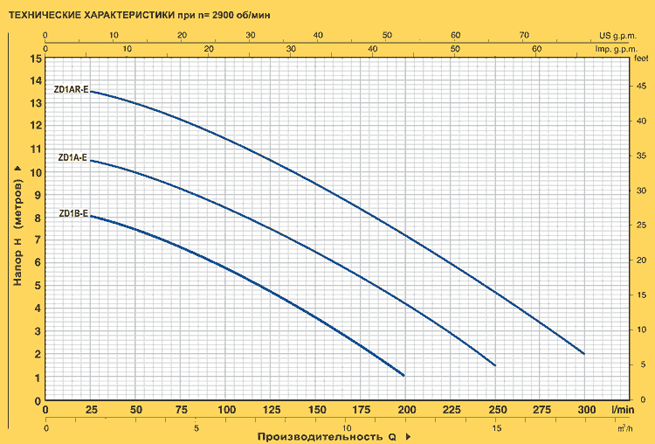

 |  | | Краткая техническая характеристика
| подача | | до 300 л/мин. (18 м3/ч) |
| температура жидкости | | до +40°С |
| максимальная глубина применения | | до 5 м |
максимальное прохождение
твердых частиц во взвешенном состоянии | | до d=10 мм |
| максимальный уровень опорожнения колодца | | до 15 мм |
|
Бытовые погруженные дренажные электронасосы, экономичные, прочные, надежные, рекомендуются в стационарных установках для функционирования в автоматическом режиме.
Принцип работы | | |
Серия ZD включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, разработанные для функционирования в автоматическом режиме.
Принцип функционирования аналогичен принципу функционирования центробежных насосов с открытым рабочим колесом. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток; лопаточная область защищена крышкой корпуса насоса. Через всасываю щий фильтр, который является опорным основанием насоса, жидкость входит во вращающийся лопаточный канал; здесь в процессе радиального движения жидкости по направлению от центра к периферии, под действием импульсов, сообщаемых лопатками, жидкость приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, и после пребразования части кинетической энергии в энергию напора, покидает насос через нагнетательный патрубок.
Область применения и установка | | |
Насосы данной серии разработаны для подъема чистой или слегка загрязненной воды и химически не агрессивных жидкостей, они предназначены для использования в быту, для осушения затопленных помещений, таких, как подвалы и боксы, дачные домики и односемейные дома, а также для опорожнения бассейнов; они отличаются крайней простотой установки и максимальной надежностью при стационарной установке для функционирования в автоматическом режиме.

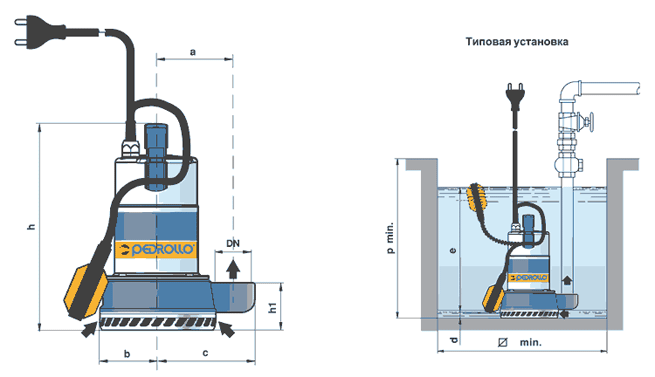

Стационарная установка насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 450х450П450 мм, для обеспечения полного опорожнения и нормального функционирования автоматической системы с поплавком пуск/остановка. Такая установка позволяет автоматический запуск электронасоса при достижении регулируемого уровня и его остановку после опорожнения. Установка соответствующего обратного клапана в нагнетательном трубопроводе, позволяет избежать обратного притока жидкости во время остановки насоса.
Конструктивные характеристики | | |
- НАГНЕТАТЕЛЬНЫЙ КОРПУС: чугун, патрубок с резьбой ISO 228/1.
- КОРПУС ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
- ВСАСЫВАЮЩАЯ РЕШЕТКА: нержавеющая сталь AISI 304.
- РАБОЧЕЕ КОЛЕСО: открытое, из технополимера.
- ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
- МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR.
- ДВИГАТЕЛЬ: погружной, асинхронный, однофазный, с непрерывным режимом работы.
ZDm: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку. - ИЗОЛЯЦИЯ: класс F.
- СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
ZDm - Поплавковый выключатель.
- Кабель электропитания из неопрена “H07 RN-F” длиной 5 метров с литой вилкой Шуко.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ - специальное механическое уплотнение
- электронасосы с кабелем электропитания длиной 10 метров.
Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41 - электронасосы без поплавкового выключателя
- другое напряжение питания или частота 60 Гц
|
|
|
|
|
