Одноканальные электронасосы Pedrollo VXC
 |  | | Краткая техническая характеристика
| подача | | до 1200 л/мин. (72 м3/ч) |
| температура жидкости | | до +40°С |
| максимальная глубина применения | | до 10 м |
максимальное прохождение
твердых частиц во взвешенном состоянии | | до d=70 мм |
|
Принцип работы | | |
ПОГРУЖЕННЫЕ ЭЛЕКТРОНАСОСЫ VORTEX серии VXC, разработаны для откачки загрязненных и сточных вод, как в бытовой, так и в промышленной области. Электронасосы VXC оснащены открытым рабочим колесом, работающим по принципу жидкостного вихря. Рабочее колесо размещается в просторной кольцевой камере, защищенной корпусом насоса и нижним основанием, которое, препятствует прохождению твердых частиц диаметром, превышающим. Рабочее колесо вращает жидкость, находящуюся в корпусе насоса, создавая вихрь, который передает кинетическую энергию жидкости, выталкивая ее из нагнетательного патрубка, и всасывая новую жидкость из кругового прохода, предусмотренного в нижнем основании. Таким образом, удается передать энергию жидкости без необходимости ее проведения по узким каналам, задаваемым лопаткой рабочего колеса, а также обеспечить прохождение твердых частиц во взвешенном состоянии с присутствием удлиненных волокнистых тел, без опасности закупорки.
Область применения и установка | | |

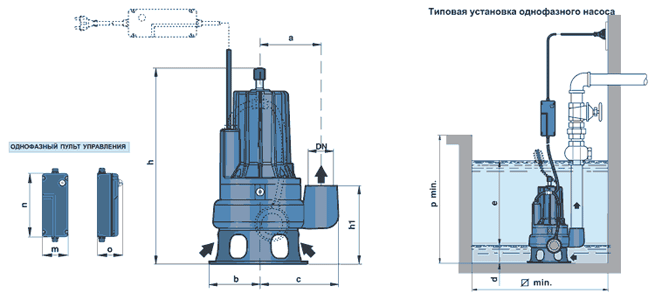

Электронасосы серии VXC оснащены рабочим колесом VORTEX, следовательно являются пригодными для откачки сточных вод, вод в смеси с грязью, жидкостей содержащих воздух или газ, а также регенерированных и гниющих шламов. Эти насосы особо рекомендуются для установки в канализационных системах, туннелях, котлованах, каналах, подземных гаражах и т.д. Будучи полностью изготовлены из чугуна, значительной толщины, эти насосы отличаются чрезвычайной прочностью и устойчивостью к абразивному воздействию, а также долговечностью. Стационарная установка возможна внутри колодцев с минимальными рекомендуемыми размерами 800х800П800 мм.
Конструктивные характеристики | | |
- КОРПУС НАСОСА, КОРПУС ДВИГАТЕЛЯ: чугун.
- ОСНОВАНИЕ: нержавеющая сталь AISI 304.
- РАБОЧЕЕ КОЛЕСО: чугун.
- ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 -1.4057.
- ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: карборунд - видиа - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
- ДВИГАТЕЛЬ: погружной, асинхронный, двухполюсный, с непрерывным режимом работы.
VXCm: однофазный 220-240 В - 50 Гц с тепловой защитой, встроенной в обмотку до 1.5 кВт.
- В однофазных модификациях от 2.2 кВт встроенную тепловую защиту необходимо соединить с катушкой контактора
VXC: трехфазный 380-415 В - 50 Гц. - В трехфазных модификациях в обмотке последовательно установлены три устройства тепловой защиты, которые необходимо соединить с катушкой контактора. - ИЗОЛЯЦИЯ: класс F.
- СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
VXCm (однофазный) - Поплавковый выключатель.
- Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров с литой вилкой Шуко.
- При мощности от 1.1 до 1.5 кВт электрический пульт с конденсатором и тепловой защитой с ручным перезапуском
- При мощности 2.2 кВт электрический пульт типа QES 300 MONO.
VXC (трехфазный) - Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ - электрический пульт для трехфазных электронасосов
- двойное напряжение: 230/400 В или 400/690 В
- однофазные электронасосы без поплавкового выключателя
- другое напряжение питания или частота 60 Гц
|
|
|
|
|
