Одноканальные погруженные электронасосы (для сточных вод) Pedrollo TOP-VORTEX

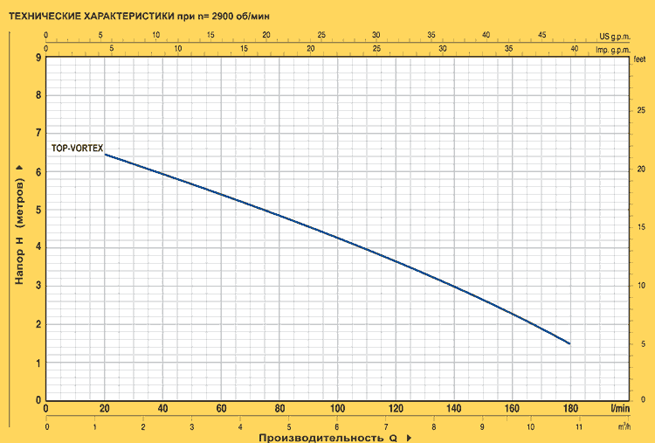

 |  | | Краткая техническая характеристика
| подача | | до 180 л/мин. (10.8 м3/ч) |
| температура жидкости | | до +40°С (+90°С до 3 мин) |
| максимальная глубина применения | | до 3 м |
максимальное прохождение
твердых частиц во взвешенном состоянии | | до d=20 мм |
| максимальный уровень опорожнения колодца | | до 25 мм |
|
Характеристиками новых электронасосов ТОР VORTEX являются; дизайн, технология и новаторские материалы, которые обеспечивают простоту в эксплуатации и безопасность функционирования. Эта модель, благодаря испытанной системе VORTEX, позволяет подъем загрязненных вод с твердыми частицами во взвешенном состоянии без какой-либо опасности засорения рабочего колеса.
Принцип работы | | |
TOP VORTEX является ПОГРУЖЕННЫМ ЭЛЕКТРОНАСОСОМ, разработанным для функционирования в автоматическом режиме. Принцип функционирования аналогичен принципу функционирования центробежных насосов с отведенным назад рабочим колесом, типа "VORTEX". Через всасывающую решетку жидкость входит в просторную кольцевую камеру, закрытую крышкой, снабженную нагнетательным патрубком. В этой камере, где рабочее колесо находится отведенным назад относительно крышки, в которой всасываемая вода приобретает вихревое движение и под действием центробежной силы направляется в кольцевую камеру, откуда покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

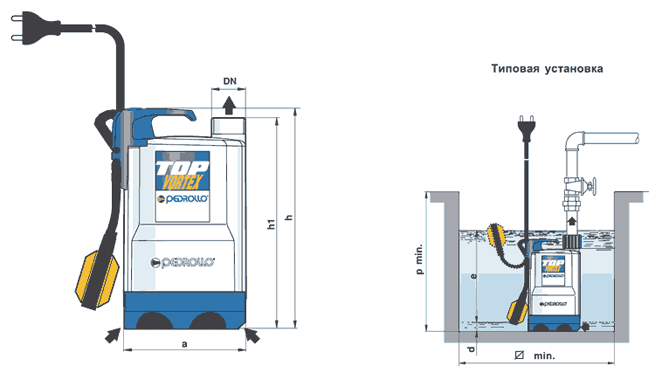

Область применения и установка | | |
Электронасос TOP VORTEX рекомендуется для подъема загрязненных вод и химически не агрессивных жидкостей. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании, благодаря полному охлаждению двигателя. Этот насос особенно пригоден в быту, для подъема загрязненных вод с твердыми частицами во взвешенном состоянии, размерами до d=20 мм. Они находят свое применение в осушении бассейнов и ванн, бытовых стоков и небольших канализационных отстойников.
Конструктивные характеристики | | |
- НАГНЕТАТЕЛЬНЫЙ КОРПУС: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.
- ВСАСЫВАЮЩАЯ РЕШЕТКА: технополимер.
- РАБОЧЕЕ КОЛЕСО: технополимер.
- КРЫШКА ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
- ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
- ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
- ДВИГАТЕЛЬ: погружной, асинхронный, однофазный, с непрерывным режимом работы.
TOP-VORTEX: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку. - ИЗОЛЯЦИЯ: класс F.
- СТЕПЕНЬ ЗАЩИТЫ: IP 68.
- ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
TOP-VORTEX - Поплавковый выключатель.
- Накидная гайка со штуцером.
- Кабель электропитания из неопрена “H05 RN-F” длиной 5 метров с литой вилкой Шуко.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ - специальное механическое уплотнение
- электронасосы с кабелем электропитания длиной 10 метров.
Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41 - другое напряжение питания или частота 60 Гц
|
|
|
|
|
