Одноканальные погруженные электронасосы (для сточных вод) Pedrollo D
 |  | |

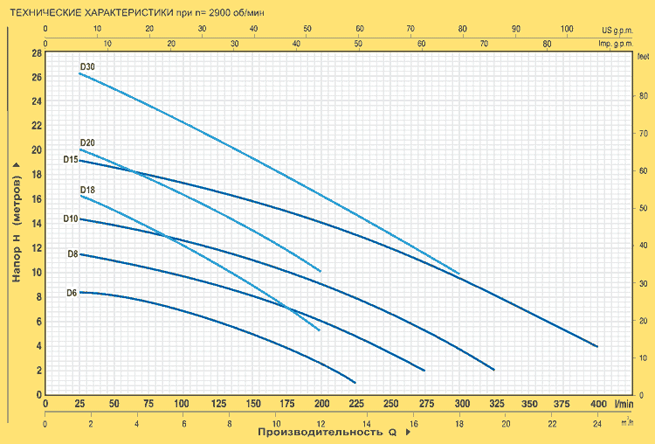

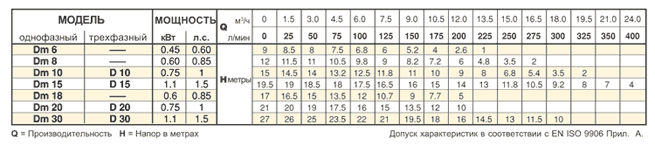

Краткая техническая характеристика
| подача | | до 400 л/мин. (24 м3/ч) |
| температура жидкости | | до +40°С |
| максимальная глубина применения | | до 5 м |
максимальное прохождение
твердых частиц во взвешенном состоянии | | до d=10 мм |
| максимальный уровень опорожнения колодца | | до 15 мм |
|
Профессиональные погруженные дренажные электронасосы; очень надежны, изготовленные из дорогостоящих материалов, пригодны для непрерывного функционирования в режиме высоких нагрузок.
Принцип работы | | |
Серия D включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, разработанные для функционирования в автоматическом режиме (однофазное исполнение).
Принцип функционирования аналогичен принципу функционирования центробежных электронасосов с одним открытым рабочим колесом. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток; лопаточная область защищена крышкой корпуса насоса. Через всасывающюю решетку, которая является опорным основанием насоса, жидкость входит во вращающийся лопаточный канал; здесь в процессе радиального движения по направлению от центра к периферии, под действием импульсов, сообщаемых лопатками, жидкость приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, и после пребразования части кинетической энергии в энергию напора, покидает насос через боковой нагнетательный патрубок, предусмотренный в корпусе насоса.
Область применения и установка | | |
Насосы данной серии разработаны для подъема чистой или слегка загрязненной воды, они подходят для профессионального и бытового использования, для осушения затопленных помещений, таких, как подвалы, гаражи, для опорожнения бассейнов и ванн, для откачки канализационных сливов; они отличаются крайней простотой установки и максимальной надежностью при стационарной установке для работы в автоматическом режиме.

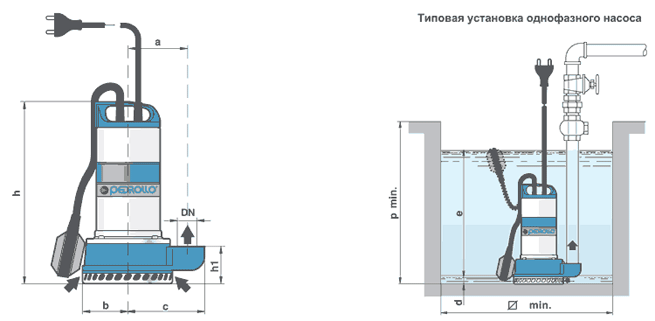

Стационарная установка насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 500x500h500 мм, для обеспечения полного осушения и правильного функционирования автоматической системы с поплавком пуск/остановка. Серийное изготовление такой системы предусмотрено в однофазном исполнении, обеспечивает автоматический запуск электронасоса при достижении регулируемого уровня и его остановку после опорожнения. Установка соответствующего обратного клапана в нагнетательном трубопроводе, позволяет избежать обратного притока жидкости во время остановки насоса.
Конструктивные характеристики | | |
- НАГНЕТАТЕЛЬНЫЙ КОРПУС: чугун, патрубок с резьбой ISO 228/1.
- КОЖУХ ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
- ВСАСЫВАЮЩАЯ РЕШЕТКА: нержавеющая сталь AISI 304.
- РАБОЧЕЕ КОЛЕСО: открытое, из технополимера, усиленного стекловолокном.
- ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
- ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: карборунд - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
- ДВИГАТЕЛЬ: погружной, асинхронный, с непрерывным режимом работы.
Dm: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
D: трехфазный 380-415 В - 50 Гц. - ИЗОЛЯЦИЯ: класс F.
- СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
Dm (однофазный) - Поплавковый выключатель.
- Кабель электропитания из неопрена “H07 RN-F” длиной 5 метров с литой вилкой Шуко.
D (трехфазный) - Кабель электропитания из неопрена “H07 RN-F” длиной 5 метров.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ - электронасосы с кабелем электропитания длиной 10 метров.
Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41 - электрический пульт для трехфазных электронасосов от 1.1 кВт
- однофазные электронасосы без поплавкового выключателя
- другое напряжение питания или частота 60 Гц
|
|
|
|
|
