Общие сведения
Вакуумные автоматические выключатели от 6 до 35 кВ для установки в средневольтные и высоковольтные распределительные устройства для защиты персонала и оборудования в случае возникновения тока перегрузки, короткого замыкания или замыкания на землю, путем размыкания цепей в вакуумных дугогасительных камерах по сигналу от отдельного реле, расположенного вне выключателя.

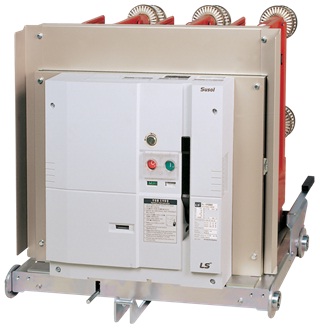

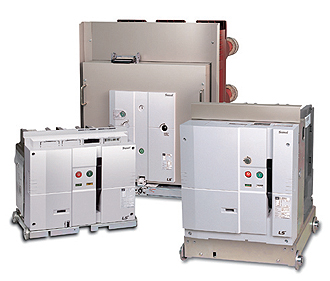

Вакуумные автоматические выключатели Susol VCB:
- соответствуют требованиям потребителей, касающимся высокой отключающей способности (до 50кА) и большого номинального тока (до 4000А), достигаемым за счет интеграции и увеличения нагрузочной способности;
- соответствуют мировой тенденции распределения электроэнергии на среднем напряжении;
- имеют улучшенную температурную характеристику, благодаря чему обладают более высокой надежностью;
- цена этих вакуумных выключателей является наиболее оптимальной на рынке по соотношению стоимость/качество.
Susol VCB пригодны для применения в качестве вводного автоматического выключателя, осуществляющего защиту ключевых электроустановок промышленных предприятий, электростанций, высотных зданий и крупных судов. Нашли широкое применение с вакуумными выключателями Evolis, Таврида электрик, и схожи по харакетристикам, а по некоторым параметрам и превосходят вакуумные выключатели ВВСТ, ВБПС, BBtel 10, ВВ 20.
Аппараты премиум-класса повышают удобство эксплуатации и надежность распределительных устройств среднего и высокого напряжения:
- поставляется полный модельный ряд аппаратов с высоким номинальным током и отключающей способностью;
- конструкция, обеспечивающая высокую надежность применения;
- широкий ассортимент дополнительных принадлежностей и максимальная совместимость с другими аппаратами;
- производство вакуумных выключателей осуществляется в Южной Корее на заводе CHEONG-JU.
Купить вакуумный выключатель вы сможете в нашей компании, которая является официальным поставщиком продукции LS на российском рынке.

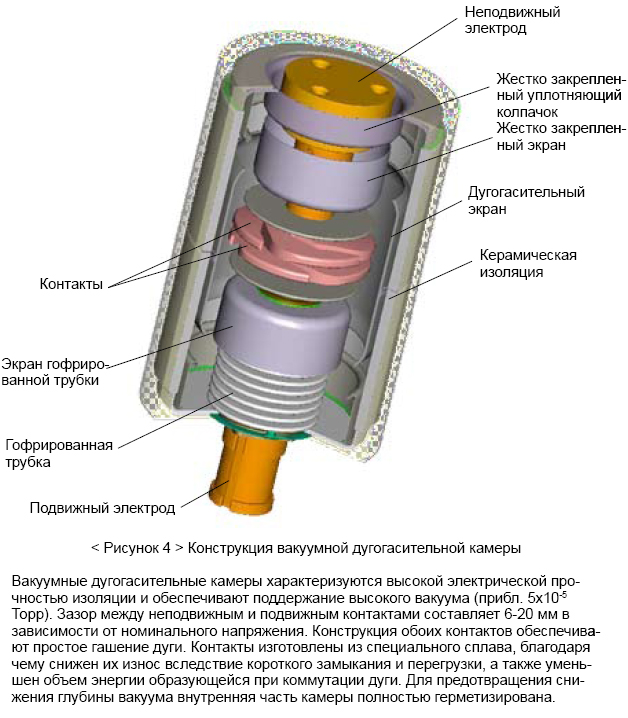

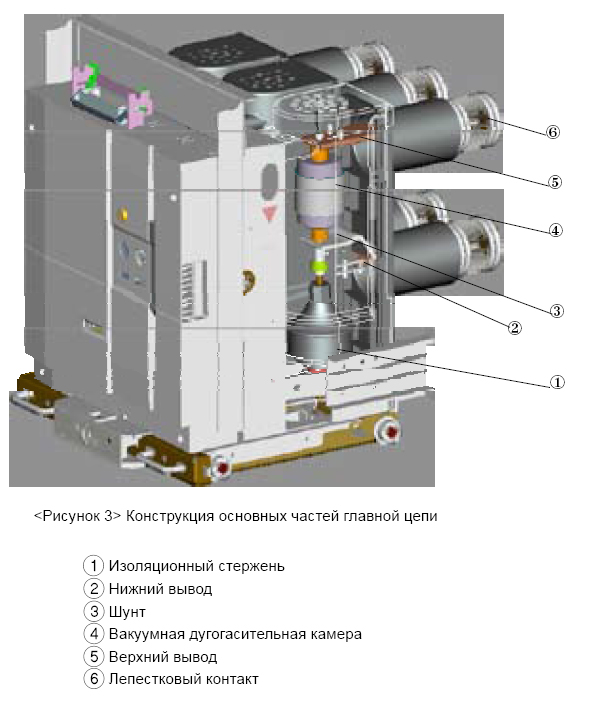

Конструкция и принцип действия
Технические характеристики
| Susol VCB |
| Номинальное напряжение (kV) |
7,2 |
| Номинальная наибольшая отключающая способность (кА) |
8 |
12.5 |
20 |
25 |
31.5 |
40 |
50 |
| Номинальный ток (А) |
400 |
630 |
630
1250
2000 |
630
1250
2000 |
1250
2000
3150 |
1250
2000
3150
4000 |
1250
2000
3150
4000 |
| Номинальная частота (Hz) |
50/60 |
| Номинальная наибольшая отключаемая мощность (М VA) |
100 |
160 |
250 |
310 |
390 |
500 |
620 |
| Номинальный кратковременно выдерживаемый ток (kA'3sec) |
8 |
12.5 |
20 |
25 |
31.5 |
40 |
50 |
| |
20 |
32.5 |
52 |
65 |
82 |
104 |
130 |
| Номинальная включающая способностьна короткое замыкание (кА) |
| Номинальное время срабатывания (периоды) |
3 |
| Номинальное время отключения (sec) |
<=
0.04 |
| Время включения без нагрузки (sec) |
<=0.06 |
Номинальное
выдерживаемее
напряжение |
Промышленной частоты (kV/min) |
20 |
| Импульсное (kV/12x50ns) |
60 |
| Нормальный коммутационный цикл |
O-0.3s-BO-3min-BO |
| Типовые испытания |
Механическая стойкость |
М2 |
| Электрическая стойкость |
Е2 (список 1) |
| Коммутация емкостной нагрузки |
С2 |
| Износостойкость |
Механическая Без обслуживания (циклов) |
10000 |
| С обслуживанием (циклов) |
20000 |
| Электрическая Без обслуживания (циклов) |
10000 |
| С обслуживанием (циклов) |
20000 |

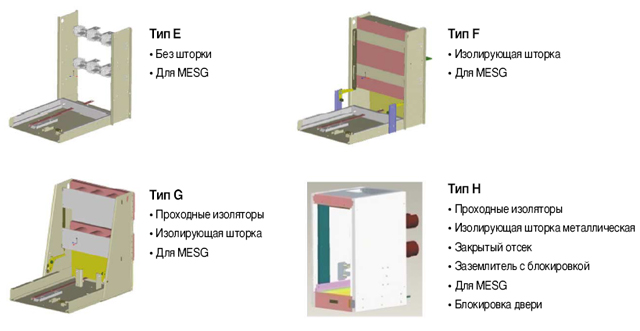

| Тип монтажа |
Стационарный |
|
• |
• |
• |
• |
• |
• |
| Выкатной |
• |
• |
• |
• |
• |
• |
• |
| Применяемый стандарт |
МЭК 62271 -100. JIS С 4603/JEC 2300 |
* - характеристики вакуумных выключателей на другие напряжения см. в каталоге:
Особенности выключателей
Вакуумный выключатель LSIS серии Susol VCB выпускаются на номинальные напряжения от 7 до 40 кВ. Производитель заявляет для выключателя 30 000 циклов коммутации без обслуживания в течение ожидаемого срока службы. В наличии в том числе и вакуумный выключатель 10 кв цена на который приятно удивляет.
Испытан в лабораториях KEMA, CESI, KERI на соответствие стандарту IEC 62271-100. Вакуумный выключатель производится в стационарном и выкатном исполнении на номинальные токи от 630 до 4000А и напряжения 7,2кВ, 12кВ, 17,5кВ, 24кВ, 36кВ, 40,5кВ. Номинальный ток короткого замыкания – до 50кА/4сек. Оснащен пружинным приводом с запасенной энергией.
