Конденсаторы связи и отбора мощности - СМПВ
Назначение:
- *Конденсаторы связи предназначены для обеспечения высокочастотной связи на частотах от 36 до 750 кГц в линиях электропередач переменного тока частоты 50 и 60 Гц;
- ** Конденсаторы связи предназначены для комплектования делителей емкостных трансформаторов напряжения, обеспечения высокочастотной связи по линиям электропередач переменного тока частоты 50 Гц напряжением 500, 750 и 1150 кВ, для телемеханики, защиты, измерения напряжения и отбора мощности;
- ***Конденсаторы связи предназначены для отбора мощности.

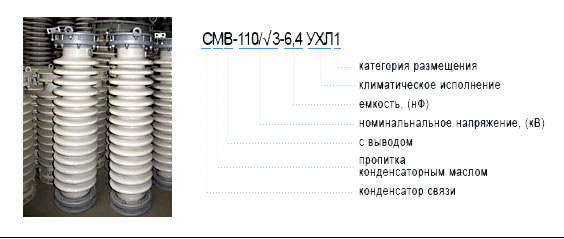

Маркировка конденсатора связи
| Типономинал конденсатора связи |
Номинальное напряжение, кВ |
Емкость связи, нФ |
Емкость отбора мощности, нФ |
Диаметр крышки, мм |
Длина пути утечки внешней изоляции, см, не менее |
Высота, мм |
Масса, кг |
| Конденсатор связи СМ-66/√3-4,4 У1,ХЛ1,Т1* |
66/√3 |
4,4 |
- |
280 |
155 |
890 |
68 |
| Конденсатор связи СМБ-66/√3-4,4 У1, ХЛ1, Т1* |
| Конденсатор связи СМП-66/√3-4,4 У1, ХЛ1, Т1* |
1300 |
106 |
| Конденсатор связи СМПБ-66/√3-4,4 У1, ХЛ1, Т1* |
| Конденсатор связи СМВ-66/√3-4,4 У1, ХЛ1, Т1* |
935 |
68 |
| Конденсатор связи СМБВ-66/√3-4,4 У1, ХЛ1, Т1* |
| Конденсатор связи СМПВ-66/√3-4,4 У1, ХЛ1, Т1* |
1345 |
106 |
| Конденсатор связи СМПБВ-66/√3-4,4 У1, ХЛ1, Т1* |
| Конденсатор связи 110 кВт СМ-110/√3-6,4 У1, Т1* |
110/√3 |
6,4 |
220 |
1170 |
100 |
| Конденсатор связи 110 кВт СМ-110/√3-6,4 ХЛ1* |
1380 |
125 |
| Конденсатор связи 110 кВт СМВ-110/√3-6,4 У1, Т1* |
1215 |
100 |
| Конденсатор связи 110 кВт СМВ-110/√3-6,4 ХЛ1* |
1425 |
125 |
| Конденсатор связи 110 кВт СМБ-110/√3-6,4 У1, ХЛ1, Т1* |
300 |
1380 |
| Конденсатор связи СМБВ-110/√3-6,4 У1, ХЛ1, Т1* |
1425 |
| Конденсатор связи 110 кВт СМП-110/√3-6,4 У1, Т1* |
220 |
1580 |
140 |
| Конденсатор связи 110 кВт СМП-110/√3-6,4 ХЛ1* |
1790 |
165 |
| Конденсатор связи 110 кВт СМПВ-110/√3-6,4 У1, Т1* |
1625 |
140 |
| Конденсатор связи 110 кВт СМПВ-110/√3-6,4 ХЛ1* |
1835 |
165 |
| Конденсатор связи 110 кВт СМПБ-110/√3-6,4 У1, ХЛ1, Т1* |
300 |
1790 |
| Конденсатор связи 110 кВт СМПБВ-110/√3-6,4 У1, ХЛ1, Т1* |
1835 |
| Конденсатор связи 110 кВт СМ-110/√3-6,4 У1, ХЛ1, Т1*1) |
314 |
285 |
1320 |
135 |
| Конденсатор связи 110 кВт СМБ-110/√3-6,4 У1, ХЛ1, Т1*1) |
| Конденсатор связи 110 кВт СМВ-110/√3-6,4 У1, ХЛ1, Т1*1) |
| Конденсатор связи 110 кВт СМБВ-110/√3-6,4 У1, ХЛ1, Т1*1) |
| Конденсатор связи 110 кВт СМП-110/√3-6,4 У1, ХЛ1, Т1*1) |
1705 |
195 |
| Конденсатор связи СМПБ-110/√3-6,4 У1, ХЛ1, Т1*1) |
| Конденсатор связи 110 кВт СМПВ-110/√3-6,4 У1, ХЛ1, Т1*1) |
1750 |
| Конденсатор связи 110 кВт СМПБВ-110/√3-6,4 У1, ХЛ1, Т1*1) |
| Конденсатор связи 110 кВт СМПВIII-110/√3-6,4 У1, ХЛ1, Т1*2) |
260 |
315 |
1794 |
105 |
| Конденсатор связи 110 кВт СМВIII-110/√3-6,4 У1, ХЛ1, Т1*2) |
1349 |
55 |
| Конденсатор связи СМПIII-110/√3-6,4 У1, ХЛ1, Т1*2) |
1749 |
105 |
| Конденсатор связи СМ-133/√3-18,6 У1* |
133/√3 |
18,6 |
450 |
350 |
1445 |
330 |
| Конденсатор связи СМВ-133/√3-18,6 У1* |
1490 |
| Конденсатор связи СМП-133/√3-18,6 У1* исполнение 1 |
1860 |
420 |
| Конденсатор связи СМП-133/√3-18,6 У1* исполнение 2 |
480 |
| Конденсатор связи СМБ-133/√3-18,6 У1* |
450 |
1760 |
390 |
| Конденсатор связи СМБВ-133/√3-18,6 У1* |
1805 |
| Конденсатор связи СМПБ-133/√3-18,6 У1* исполнение 1 |
2198 |
490 |
| Конденсатор связи СМПБ-133/√3-18,6 У1* исполнение 2 |
550 |
| Конденсатор связи СМ-166/√3-14 У1, ХЛ1, Т1* |
166/√3 |
14,0 |
350 |
1445 |
330 |
| Конденсатор связи СМВ-166/√3-14 У1, ХЛ1, Т1* |
1490 |
| Конденсатор связи СМП-166/√3-14 У1, ХЛ1, Т1* исполнение 1 |
1860 |
420 |
| Конденсатор связи СМП-166/√3-14 У1, ХЛ1, Т1* исполнение 2 |
480 |
| Конденсатор связи СМБ-166/√3-14 У1, ХЛ1, Т1* |
450 |
1760 |
390 |
| Конденсатор связи СМБВ-166/√3-14 У1, ХЛ1, Т1* |
1805 |
| Конденсатор связи СМПБ-166/√3-14 У1, ХЛ1, Т1* исполнение 1 |
2198 |
490 |
| Конденсатор связи СМПБ-166/√3-14 У1, ХЛ1, Т1* исполнение 2 |
550 |
| Конденсатор связи СМИ-166/√3-14 У1** |
350 |
1445 |
330 |
| Конденсатор связи СОМИ-166/√3+15-14+107 У1** |
166/√3+15 |
107 |
350+46 |
2296 |
635 |
| Конденсатор связи СМИ-188/√3-12 У1** |
188/√3 |
12,0 |
- |
350 |
1445 |
330 |
| Конденсатор связи СОМИ-188/√3+15-12+105 У1** |
188/√3+15 |
105 |
350+46 |
2296 |
635 |
| Конденсатор связи ОМП-15-107 У1, ХЛ1, Т1*** исполнение 1 |
15,0 |
- |
107 |
46 |
862 |
245 |
| Конденсатор связи ОМП-15-107 У1, ХЛ1, Т1*** исполнение 2 |
305 |
| Конденсатор связи ОМИП-15-107 У1,ХЛ1,Т1*** исполнение 1 |
245 |
| Конденсатор связи ОМИП-15-107 У1,ХЛ1,Т1*** исполнение 2 |
305 |
1)– Конденсаторы связи изготавливают в армированной покрышке, в номере конденсатора указывают букву «А».
2)– Конденсаторы связи изготавливают в полимерной покрышке с длиной пути утечки внешней изоляции, соответствующей III степени загрязнения по ГОСТ 9920-89.
Конденсаторы связи удовлетворяют требованиям ТУ 3414-017-05758055-2007, ГОСТ 15581-80 и МЭК 358. Изготавливаются в фарфоровых и полимерных покрышках, пропитаны экологически безопасной диэлектрической жидкостью. Конденсаторы связи, имеющие в обозначении типа букву «П», содержат в своей конструкции изолирующую подставку для установки на фундаменте, а имеющие букву «В» - вывод для присоединения аппаратного зажима ошиновки. Изолирующие подставки в составе конденсаторов связи изготавливаются в неармированных покрышках.
|
|
